Вентилятор Ebm-papst R1G133-AE03-02

Вентилятор Ebm-papst R1G133-AE03-02

Областью применения центробежного радиального вентилятора одностороннего всасывания R1G133-AE03-02 являются системы приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

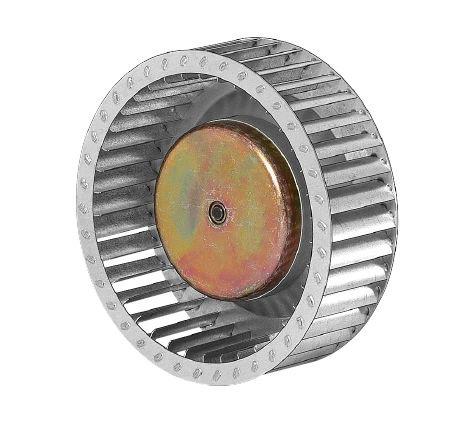

Устройство представляет собой рабочее колесо диаметром 133 мм (выполненное из листовой стали горячего цинкования) с вперед загнутыми лопастями, которое напрямую насажено на вал двигателя и вращается со скоростью 2000 об/мин по часовой стрелке (если смотреть на ротор). Воздух, поступающий на крыльчатку, за счет центробежных сил приобретает хорошую скорость и выдувается из устройства под углом 90° к входному потоку. Для удобства монтажа и минимизации потерь вентилятор R1G133-AE03-02 может быть вмонтирован в спиралевидный корпус из литого под давлением алюминия.

Электрической основой устройства является ЕС- двигатель типа M1G 055-BD с номинальным напряжением питания 48 В и силой тока 1,10 А. Производительность вентилятора составляет 225 м3/час, потребляемая мощность 45 Вт, уровень шума не превышает 64 дБ(А).

Малые габаритные размеры (133x46), и вес в 0,7 кг позволяют легко монтировать устройство в системы вентиляции в любом положении с максимальной экономией пространства.

Диапазон рабочих температур устройства (-25° С – +60° С) предполагает качественную работу вентилятора в различных климатических зонах.

Использование в процессе производства технологии GreenTech EC (со встроенной электроникой) дает возможность существенно повысить производительность вентилятора, обеспечить экономию электроэнергии и хорошую шумоизоляцию.

Степень защиты электрооборудования IP 22, устройство соответствует европейским стандартам СЕ, EN 60335-1.

Расшифровка маркировки R1G133-AE03-02*:

• R – серия, вентилятор центробежный R1G133;
• 1 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 133 – типоразмер (крыльчатка/рабочее колесо диаметром 133 мм);
• AE - код механической конструкции;
• 03 - код модификаций электрической части;
• 02 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst.

Описание R1G133-AE03-02:

• Материал: спиральный корпус изготовлен из алюминия, литого под давлением, рабочее колесо из оцинкованной листовой стали.
• Техническое оснащение: управляющий вход 0 – 10 В / ШИМ, таховывод
• Направление вращения: вправо, если смотреть на ротор.
• Класс защиты: IP20
• Монтажное положение и отверстия для слива конденсата: без отверстий для слива конденсата монтажное положение любое
• Сертификаты: UL 1004, CSA C22 № 100 с испытаниями по UL

Технические характеристики R1G133-AE03-02

График подбора рабочей точки

Габаритные размеры
