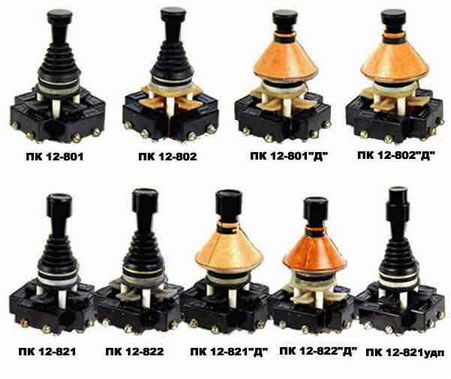

Переключатели крестовые ПК12-21
Переключатели крестовые (джойстики промышленные) серии ПК 12-21 (аналог КП-4-2) используются в металлообрабатывающих и деревообрабатывающих станках, а также во многих других устроиствах, при управлении которыми необходима визуальная связь между положением рукоятки переключателя и направлением движения рабочего органа устройства.
Для расширения функционала переключателей ПК-12-21 в конструкции рукоятки предусмотрена возможность использования кнопки. Кнопка (толкатель) применяется для увеличения числа полюсов управляемых переключателями.
Для защиты от попадания металлической стружки в механизм перемещения рукоятки используется защитный кожух из прочного материала.
СТРУКТУРНОЕ ОБОЗНАЧЕНИЕ ПК12-21ХХХХ-54 Х3:
- ПК-вид аппарата переключатель крестовый;
- 12-номер серии;
- 21-номинальный ток: 10 А;
- Х-разделительный знак или буква: "-" - исполнение без защиты от попадания стружки;
- Д - исполнение с защитой от попадания стружки;
- Х-число полюсов, управляемых рукояткой (8 -8 полюсов);
- Х-число полюсов, управляемых толкателем (0 - полюса отсутствуют, 2 - два полюса);
- Х-конструктивное исполнение приводного элемента (1 -рукоятка с одним фиксируемым положением; 2 - рукоятка с пятью фиксируемыми положениями);
- 54-степень защиты IР54 по ГОСТ 14255-69;
- Х3-климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150-69.
