Токоприемники кольцевые серии ТКК-200

предназначены для подвода постоянного тока (напряжением до 440В) или переменного тока частотой 50 и 60 Гц (напряжением до 660В) от неподвижных к подвижным частям поворачивающихся или вращающихся механизмов грузоподъемных кранов.

Структура условного обозначения ТКК-ХХХ-ХХХ2:

  • ТКК- токоприемник кольцевой крановый;
  • Х- исполнение токоприемника по максимальному диаметру установочной колонны:
    1 — 100 мм; 2- 200 мм.;
  • ХХ - число цепей (колец): 3, 6, 9, 12;
  • ХХХ - климатическое исполнение (УХЛ, У);
  • 2 - категория размещения по ГОСТ 15150.69

Условия эксплуатации

Исполнение токоприемников – открытое, степень защиты IP00 по ГОСТ 14254-96.
Воздействие механических факторов – по группе М3 ГОСТ 17516 без многократных ударов.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Допустимые токовые нагрузки в цепи щетка-кольцо приведены в таблице:

Обозначение

Диаметр колонны,
мм

Число цепей

Допустимые токовые нагрузки

ПВ 100%

ПВ 40%

ТКК-203
ТКК-206
ТКК-209
ТКК-212

101 — 200

3
6
9
12

200

300

Номинальное напряжение, В:

постоянного тока — 440

переменного тока — 660

Рабочее положение вращения токоприемников – вертикальное, допустимое отклонение оси вращения не более 5°.
Частота вращения щеток относительно колец не более 11 об/мин.
Механическая износостойкость не менее 5 млн оборотов, из них 2,5 млн оборотов в одну сторону и 2,5 млн оборотов в обратную.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

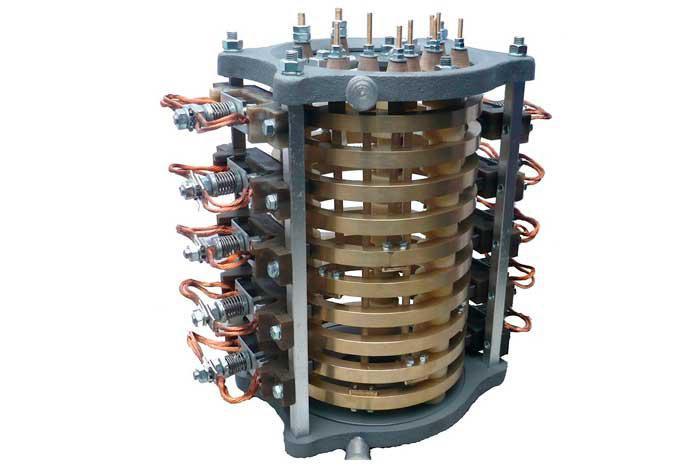

Токоприемник (см. рис.) состоит из корпуса и сердечника. Сердечник представляет собой набор изолированных друг от друга токоведущих колец с токовыводящими шпильками и двух оснований. Изоляция токоведущих колец друг от друга и от оснований осуществляется изоляционными втулками, которые надеваются на крепежные шпильки.

Корпус представляет собой два основания скрепленных четырьмя стойками, на которых крепятся щеткодержатели. С каждого кольца съем электрического тока производится одним щеткодержателем. При этом щеткодержатели двух соседних колец расположены диаметрально противоположно друг другу.

При вращении корпуса вокруг неподвижного сердечника осуществляется непрерывный электрический контакт щеток щеткодержателя с неподвижными контактными кольцами. При этом корпус связан тягами с поворотной частью грузоподъемного крана а сердечник крепится к неподвижной колонне уголками.

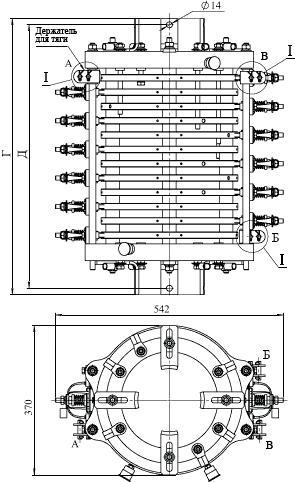

Рис. Габаритные,  установочные и присоединительные размеры токоприемников серии ТКК-200

Расположение держателей для тяги:
А и Б для ТКК-206, ТКК-212
Б и В для ТКК-203, ТКК-209

Тип

Размеры, мм

Г

Д

ТКК-203

372

332

ТКК-206

465

425

ТКК-209

565

525

ТКК-212

670

630

КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: токоприемник, паспорт, инструкция по эксплуатации (при оговоренности в заказе).

ФОРМУЛИРОВАНИЕ ЗАКАЗА
Пример заказа токоприемника ТКК-206-УХЛ2. Исполнение по максимальному диаметру установочной колонны 200 мм, числом колец 6, климатического исполнения УХЛ категории размещения  2
