Токоприемники кольцевые серии К-3100А
Токоприемники кольцевые серии К-3100А
ОБЩИЕ СВЕДЕНИЯ
Токоприемники серии К-3100А предназначены для подвода постоянного тока (напряжением до 500В) или переменного тока частотой 50 и 60 Гц (напряжением до 660В) от неподвижных к подвижным частям поворачивающихся или вращающихся механизмов грузоподъемных кранов.
Структура условного обозначения К-31ХХА-ХХХ2
|
К |
— токоприемник кольцевой |
|
3 |
— применение: крановый |
|
1 |
— исполнение по максимальному диаметру колонны: 100 мм |
|
ХХ |
— число цепей (колец): 3, 6, 9, 12 |
|
А |
— модификация |
|
ХХХ |
— вид климатического исполнения У, УХЛ |
|
2 |
— категория размещения по ГОСТ 15150.69 |
ТЕХНИЧЕСКИЕ ДАННЫЕ
Допустимые токовые нагрузки приведены в таблице:
|
Обозначение |
Диаметр колонны, мм |
Число цепей |
Допустимые токовые нагрузки |
Примечание |
|
|
ПВ 100% |
ПВ 40% |
||||
|
К-3103А |
60 — 100 |
3 |
200 |
250 |
в каждой цепи |
|
К-3106А |
6 |
||||
|
К-3109А |
9 |
||||
|
К-3112А |
12 |
||||
Номинальное напряжение, В:
- постоянного тока — 440
- переменного тока — 660
Частота вращения контактов относительно колец не более 11 об/мин.
Механическая износостойкость не менее 2,2 млн оборотов, из них 1,1 млн оборотов в одну сторону и 1,1 млн оборотов в обратную.
|
|
|

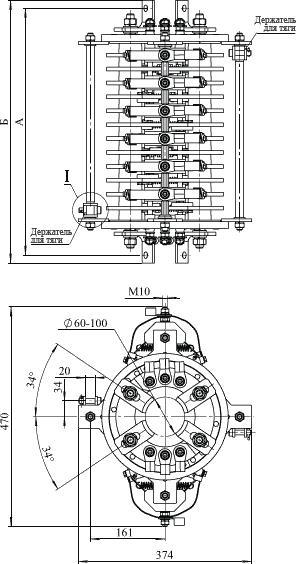

Габаритные, установочные и присоединительные размеры.
|
Тип |
Размеры, мм |
Масса, кг |
|
|
К-3103А |
270 |
310 |
23 |
|
К-3106А |
360 |
400 |
30 |
|
К-3109А |
450 |
490 |
37 |
|
К-3112А |
540 |
580 |
44 |
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: токоприемник, паспорт, инструкция по эксплуатации (при оговоренности в заказе).
ФОРМУЛИРОВАНИЕ ЗАКАЗА
Пример заказа токоприемника К-3106А-У2. Токоприемник кранового исполнения по максимальному диаметру установочной колонны 100 мм, числом колец 6, климатического исполнения У категории размещения 2
- Цена: Цену уточняйте
