Токоприемник серии ТКИ

ОБЩИЕ СВЕДЕНИЯ

Токоприемники кольцевые ТКИ предназначены для передачи электроэнергии от неподвижного источника к вращающимся потребителям илососов и илоскребов.

Структура условного обозначения ТКИ-Х Х УВ1 Х IP-65 ХХХ1

ТКИ

— токоприемник кольцевой илососа / илоскреба

Х

— число цепей (колец): от 3 до 24

Х

— исполнение по материалу (конструкционная сталь с антикоррозионным покрытием / нержавеющая сталь)

УВ1

— наличие указателя влажности

Х

— тип токоподвода (верхний / нижний)

ХХХ

— вид климатического исполнения У, УХЛ

1

— категория размещения по ГОСТ 15150.69



Условия эксплуатации

Исполнение токоприемников – защищенное, степень защиты IP65 по ГОСТ 14254-96.
Воздействие механических факторов – по группе М3 ГОСТ 17516 без многократных ударов.

ТЕХНИЧЕСКИЕ ДАННЫЕ ТОКОПРИЕМНИКА СЕРИИ ТКИ

 Номинальное напряжение переменного тока

380В

 Допустимые токовые нагрузки на одно кольцо при ПВ 100%

25А

 Число цепей (колец)

От 3 до 24

 Диаметр установочной колонны

60 мм

 Токоподвод

верхний/нижний

 Степень защиты по ГОСТ 14254-96

IP65

 Вес

От 7 до 27 кг

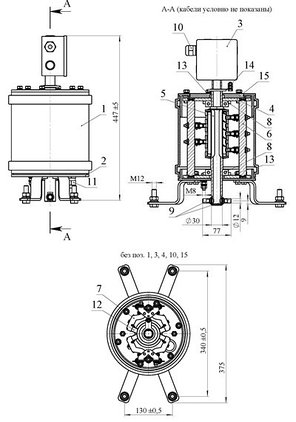

Токоприемник ТКИ.  Габаритные и присоединительные размеры

1 Корпус

2 Нижнее основание

3 Коробка вводная

4  Верхнее основание

5 Сердечник токоприемника в сборе

6 Шпильки

7 Щеткодержатели

8 Подшипники радиально-упорные

9 Пальцы крепления к неподвижной  колонне

10 Неподвижный (входной) кабельный ввод

11 Подвижный (выходной) кабельный ввод

12 Щетки

13 Манжеты пыле -влаго- защитные

14 Кольцо заземления неподвижной части токоприемника

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Токоприемники ТКИ имеют ряд конструктивных особенностей, улучшающих эксплуатационные характеристики и ремонтопригодность:

  1. Сохранены все присоединительные размеры, что позволяет производить монтаж на илосос или илоскреб без доработок  конструкций последних.
  2. Токоприемник выполнен со степенью защиты IP65 и эксплуатируется без наполнения маслом.
  3. Установлен надежный щеточный узел со скользящей парой “медь – металлографитная электрощетка М1А” взамен пары “латунь – бронза”.
  4. Вращающиеся части  токоприемника выполнены с посадкой на упорно-радиальные подшипники.
  5. Для подключения токоприемника используются стандартные коробки с кабельными вводами. Это позволяет производить монтаж, не снимая корпус токоприемника.

 Токоприемники ТКИ выпускаются в двух исполнениях:

ТКИ IP65

ТКИ нерж IP65

Стальные части токоприемника, контактирующие с внешней средой

Конструкционная сталь Ст3 с антикоррозионным покрытием цинк Ц15

Нержавеющая сталь 12Х18Н10Т

Материал прокладок, уплотнительных колец, манжет

Полиуретан, силикон

Материал корпуса

Ударопрочный морозостойкий химически инертный пластик, стойкий к УФ-излучению

Срок гарантийного обслуживания

1 год

1,5 года



В состав токоприемника серии ТКИ входит УКАЗАТЕЛЬ ВЛАЖНОСТИ УВ-1, устанавливаемый в корпус токоприемника. Это дает возможность контролировать проникновение паров воды внутрь корпуса токоприемника, что в свою очередь позволяет вовремя обнаружить и устранить причину нарушения  условий работы токоприемника.

 Пример обозначения для заказа:

Токоприемник ТКИ-5 нерж. УВ-1 верх токоподвод IP65 УХЛ1.

На ранее приобретенные токоприемники серии ТКИ можно отдельно заказать УКАЗАТЕЛЬ-РЕГУЛЯТОР ВЛАЖНОСТИ УВ(Р)-1, устанавливаемый в корпус токоприемника для возможности контроля и уменьшения проникновения паров воды внутрь корпуса токоприемника. На один токоприемник необходим один УВ(Р)-1.
