Токоприемники кольцевые серии ТКБ
Токоприемники кольцевые серии ТКБ
ОБЩИЕ СВЕДЕНИЯ
Токоприемники серии ТКБ предназначены для подвода постоянного тока (напряжением до 440В) или переменного тока частотой 50 и 60 Гц (напряжением до 660В) от неподвижного источника к подвижным механизмам портальных, козловых и башенных кранов.
Структура условного обозначения ТКБ-хУХЛ2
|
ТКБ |
— токоприемник кольцевой для кабельного барабана |
|
х |
— число цепей (колец): 4, 8, 12 |
|
УХЛ |
— климатическое исполнение |
|
2 |
— категория размещения по ГОСТ 15150.69 |
Условия эксплуатации
Исполнение токоприемников – открытое, степень защиты IP00 по ГОСТ 14254-96.
Воздействие механических факторов – по группе М3 ГОСТ 17516 без многократных ударов.
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Исполнение |
Максимальный диаметр установочного вала, мм |
Число цепей |
Допустимые токовые нагрузки на одно кольцо, А: |
Масса, кг |
Размер L, мм |
|
|
ПВ 100% |
ПВ 40% |
|||||
|
ТКБ-4УХЛ2 |
120 |
4 |
400 |
450 |
30 |
284 |
|
ТКБ-8УХЛ2 |
8 |
47 |
428 |
|||
|
ТКБ-12УХЛ2 |
12 |
63 |
572 |
|||
Номинальное напряжение, В:
- постоянного тока 440
- переменного тока 660
Частота вращения щеток относительно колец не более 15 об/мин.
Механическая износостойкость не менее 3,2 млн оборотов.
Рабочее положение – горизонтальное. Допустимое отклонение оси токоприемника от горизонтали до 5°.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

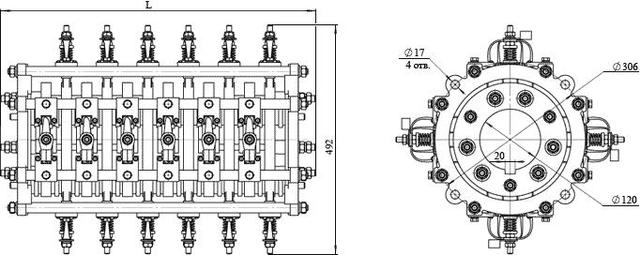

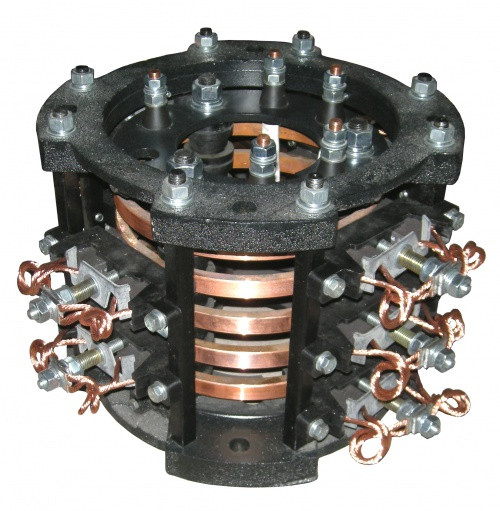

Токоприемник (см. рисунок) состоит из корпуса и сердечника. Сердечник представляет собой набор изолированных друг от друга токоведущих колец с токовыводящими шпильками и двух оснований со шпоночными пазами. Изоляция токоведущих колец друг от друга и от оснований осуществляется изоляционными втулками, которые надеваются на крепежные шпильки.
Корпус представляет собой два основания скрепленных восемью стойками, на которых крепятся щеткодержатели. С каждого кольца съем электрического тока производится посредством двух щеткодержателей, которые расположены диаметрально противоположно друг другу.
При вращении корпуса вокруг неподвижного сердечника осуществляется непрерывный электрический контакт щеток щеткодержателя с неподвижными контактными кольцами. При этом сердечник неподвижно закреплен на валу кабельного барабана, а корпус крепится к вращающемуся кабельному барабану.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: токоприемник, паспорт, инструкция по эксплуатации (при оговоренности в заказе).
ФОРМУЛИРОВАНИЕ ЗАКАЗА
При формулировании заказа указывается наименование, тип изделия.
Пример заказа токоприемника: Токоприемник ТКБ-4УХЛ2.
