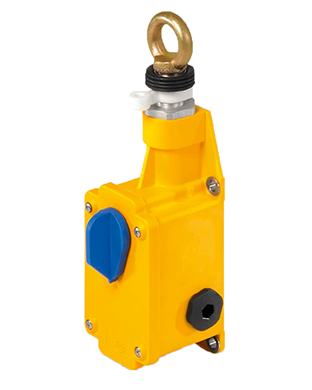

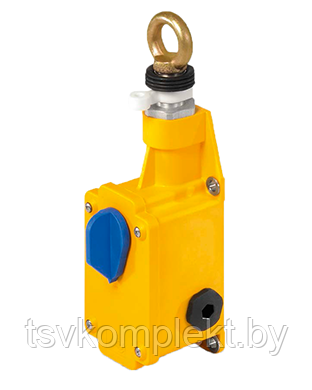

Выключатель тросовый тип PAS
тросовый выключатель PAS для аварийного останова конвейера одностороннего действия
Принцип действия
- одностороннее с под пружиненным тросом максимальной длиной 30 метров аварийного останова «мгновенного действия»
Предназначение
- для устройств управления и оборудования в соответствии со стандартом EN 60204
Соответствие стандартам
- DIN EN ISO 13849;
- DIN EN 60204-1;
- DIN EN 60947-5-5;
- DIN EN 60947-5-1;
- EN 620;
- BGI 710
cтандартные варианты исполнения тросового выключателя PAS
|
Тип выключателя |
Коммутационная система |
Вес кг |
Номер заказа |
|
|
N.O. |
N.C. |
|||
|
PAS 001 |
1 |
1 |
0.75 |
91.057 560.001 |
|
PAS 101 Нержавеющая сталь |
1 |
1 |
0.75 |
91.057 560.101 |
|
Запасные части и принадлежности |
||||
|
Кабельный ввод M20 x 1,5 (уплотнения от 6 мм до 12 мм) |
113.51.00.15.10 |
|||
|
Стопорный винт М20 х 1,5 |
113.43.87.15.01 |
|||
Эксплуатация тросового выключателя типа PAS
Тросовые выключатели типа PAS приводятся в действие при натяжении, обрыве или провисании троса. Один нормально замкнутых контакт, другой сдвоенный, переключающийся самоочищающийся мгновенного действия срабатывают и выключатель механически блокируется.
Возвратный рычаг показывает фактическое состояние выключателя (ON/1 или OFF/0).
Конвейер или иное оборудование можно перезапустить, если механическая защелка отпущена возвратным рычагом.
основные технические данные тросового выключателя PAS
|
Механические характеристики тросового выключателя |
|
|
Корпус выключателя |
PBT, желтый RAL 1004 |
|
Возвратный рычаг |
IXEF, голубой RAL 5010 |
|
Монтажное крепление |
4 отверстия для винтов M6 |
|
Монтажное положение |
Горизонтальное, не более 15° угол наклона |
|
Длина троса |
Не более 30 метров |
|
Вес |
Примерно 0,4 кг |
|
Электрические характеристики тросового выключателя |
|
|
Коммутационная система |
1 NC+1SPDT, самоочищающиеся, |
|
Подключение кабеля |
3 резьбовых отверстия для M20 × 1,5: -1 кабельный ввод М20 х 1,5, от Ø 6 мм до Ø 12 мм |
|
Категория применения |
AC-15: 230 V / 1,5 A DC-13: 60 V / 0,5 A DC-13: 24 V / 2,0 A |
|
Сечение кабеля подключения |
1 mm2 - 2,5 mm2 |
|
Заземление кабеля |
На корпус, М4 |
|
Номинальное напряжение по изоляции Ui |
250V |
|
Номинальное импульсное напряжение Uimp |
2,5kV, степень загрязнения III |
|
Условный тепловой ток Ith |
6А |
|
Срок службы контактов |
Более 10 000 000 циклов |
|
Условия окружающей среды в соответствии с DIN EN 60947-5-5 |
|
|
Допустимая температура |
-25°C.. + 70°C |
|
Класс защиты корпуса |
IP 65 в соответствии с EN 60529 |
|
Нормативные данные в соответствии с DIN EN ISO 13849 и EN 61062 |
|
|
Функции безопасности |
Включение системы после аварийного останова только вручную |
|
Соответствует DIN EN ISO 13849-1 |
В зависимости от применения потребителем |
|
Гарантийный срок эксплуатации |
10 000 срабатываний |

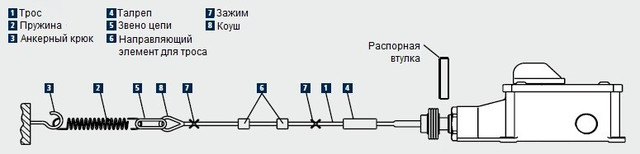

СХЕМА УСТАНОВКИ ТРОСОВОГО ВЫКЛЮЧАТЕЛЯ тип PAS
электрическая схема подключения тросового выключателя тип PAS

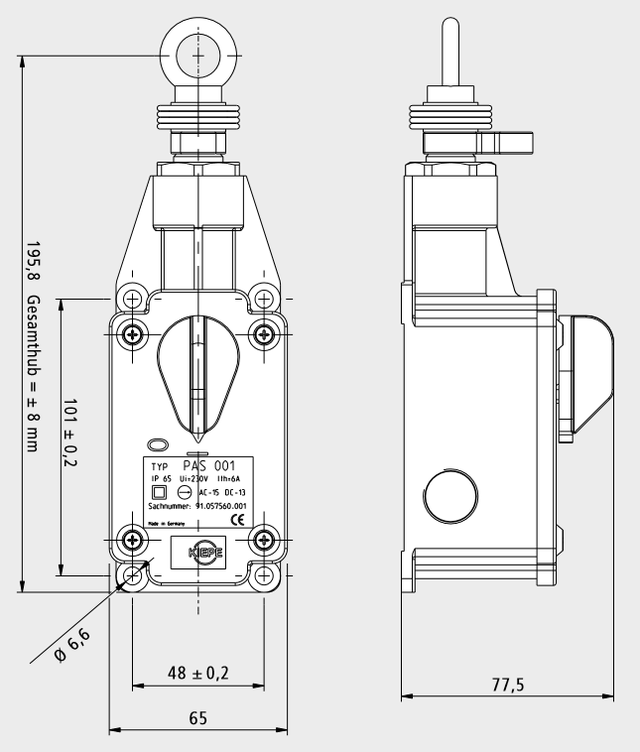

Габаритные и присоединительные размеры тросового выключателя тип PAS
- Цена: Цену уточняйте
