Выключатель тросовый тип PRS

Тип тросового выключателя

Конфигуратор контактов

Сигнальная лампа

Вес кг

Номер заказа

N.C.

SPDT

N.O.

PRS 001

2

1

-

-

0.55

91.063 293.001

PRS 101

2

1

(1)

LED 230V AC

0.60

91.063 293.101

PRS 102

2

1

(1)

LED 24 DC

0.60

91.063 293.102

Запасные части и аксессуары

Кабельный ввод М25

113.51.00.20.10

Заглушка М25

113.43.87.20.01

Сменная крышка PRS 001

94.059 408.001

Сменная крышка PRS 101 c LED 230V AC

93.059 431.001

Сменная крышка PRS 102 c LED 24V DC

93.059 431.002

Механические характеристики тросового выключателя

корпус

Корпус: PBT GF20; желтый, аналогично рычагу освобождения RAL 1004: красный, аналогичен рычагу сброса RAL 3000: синий, аналогичен RAL 5010

крепление

2 усиленных отверстия для винтов M6

Монтажное положение

Горизонтальный наклон до 15 °

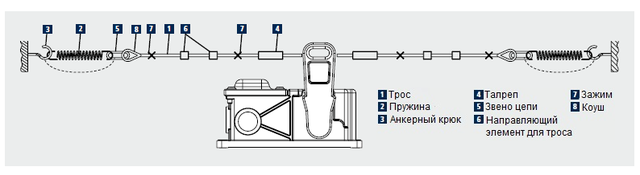

Общая длина рипкорда

примерно до 100 м

рабочая сила

30 N ± 10 N

вес

0,5 кг

Электрические характеристики тросового выключателя

Коммуникационная система

PRS 001           2N.C.+1 SPDT

PRS 101/102  +1N.O для лампы

Кабельный ввод

3отв. М25х1.5 с заглушками 1сальник с упл. Ø9мм-Ø17мм

Категория применения

AC-15:   230V/1.5A

DC-13:   60V/0.5A

DC-13:   24V/2A

Сечение кабеля

1mm² до 2.5mm²

Присоединение кабеля

без разъема, класс защиты I

Ном. напряжение изоляции Ui

250V

Ном. импульсивное напряжение Uimp

2.5kV,степень загрязнения III

Условный тепловой ток Ith

6A

Срок службы контактов

>1,000,000 циклов

Сигнальная лампа

4х LED в крышке

Напряжение Ub сигнальной лампы

PRS 101: 230V AC

PRS 102: 24V DC

Потребление тока лампой

прибл. 20mA

Условия окружающей среды в соответствии с  DIN EN 60947-5-5

Степень защиты

IP 67 согласно EN 60529

Допустимая температура

-25°C … +70°C

Нормативные данные в соответствии с  DIN EN ISO 13849 и  EN 61062

Гарантийный срок эксплуатации

10 000 срабатываний

Использование

только в контрольных цепях

Функция безопасности

включение после аварийного остановки только вручную
