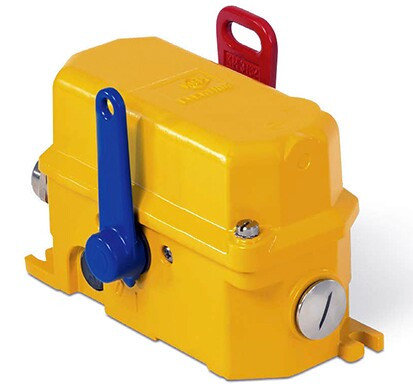

Выключатель тросовый тип HEN
Аварийный тросовый выключатель тип HEN двустороннего действия
Функция аварийной остановки реализуется нормально замкнутыми контактами с принудительным замыканием в соответствии с принципом замкнутой цепи. Коммутационный механизм внутри выключателя мгновенного действия активируется, когда тяговый трос либо натягивается в любом направлении, либо обрывается. После включения функции аварийной остановки, коммутационный механизм блокируется в положении Выкл. (off).
При ручном приведении в действие голубого возвратного рычага на выключателе тягового троса, коммутационный механизм возвращается в рабочее положение и конвейер готов к запуску. Тяговый трос на аварийном выключателе типа HEN, симметрично натянут с обеих сторон от красного рычага выключения и таким образом достигается полная компенсация натяжения троса в рычаге выключения. Поэтому двусторонние тросовые выключатели типа HEN наиболее пригодны для использования вне помещения при значительных изменениях температуры окружающего воздуха (зима – лето) до 60°C и выше.
стандартные варианты исполнения тросового выключателя HEN
|
Тип тросового выключателя |
Сигнальная лампа |
Контакт |
Коррекция давления |
Вес кг |
Номер заказа |
||
|
N.C |
N.O |
SPDT |
|||||
|
HEN 001 |
|
1 |
1 |
|
|
1.50 |
91.043 450.001 |
|
HEN 002 |
|
2 |
2 |
|
|
1.55 |
91.043 450.002 |
|
HEN 003 |
|
3 |
3 |
|
|
1.60 |
91.043 450.003 |
|
HEN 004 |
AC 230V/5W |
1 |
1 |
|
|
1.55 |
91.043 450.004 |
|
HEN 005 |
AC 230V/5W |
2 |
2 |
|
|
1.60 |
91.043 450.005 |
|
HEN 006 |
AC 230V/5W |
3 |
3 |
|
|
1.65 |
91.043 450.006 |
|
HEN 017 |
|
1 |
1 |
|
x |
1.50 |
91.043 450.017 |
|
HEN 018 |
|
2 |
2 |
|
x |
1.55 |
91.043 450.018 |
|
HEN 023 |
|
1(Au) |
1(Au) |
|
|
1.50 |
91.043 450.023 |
|
HEN 024 |
|
2(Au) |
2(Au) |
|
|
1.55 |
91.043 450.024 |
|
HEN 211 |
|
2 |
(1) |
|
|
1.80 |
91.043 450.211 |
|
HEN 221 |
|
|
|
(1) |
|
1.65 |
91.043 450.221 |
|
HEN 231 |
|
|
|
(1) |
|
1.75 |
91.043 450.231 |
|
HEN 501 |
|
1 |
1 |
|
|
1.70 |
91.043 450.501 |
|
HEN 502 |
|
2 |
2 |
|
|
1.70 |
91.043 450.502 |
|
HEN 701 |
|
1 |
1 |
|
|
1.60 |
91.043 450.701 |
|
HEN 702 |
|
2 |
2 |
|
|
1.65 |
91.043 450.702 |
|
Запасные части и аксессуары |
|||||||
|
Кабельный ввод M25 x 1,5 (диапазон уплотнения от 11 мм до 16 мм) |
113.52.02.20.01 |
||||||
|
Стопорный винт М25 х 1,5 |
113.52.87.20.02 |
||||||
|
Запасная лампа: лампа накаливания 230 В / 5 Вт - E14 |
330.03.06.15.00 |
||||||
|
Элемент компенсации давления M12 x 1 |
580.00.16.01.01 |
||||||
|
Запасной капот HEN с уплотнением и винтами |
93.066 839.004 |
||||||
основные технические данные тросового выключателя HEN
|
Механические характеристики тросового выключателя |
|
|
корпус |
Алюминий GK-AISi 12 |
|
лакокрасочное покрытие |
DD – корпус желтый (RAL 1004), рычаг разблокировки красный (RAL 3000), рычаг сброса синий (RAL 5010) |
|
крепление |
2 удлиненных отверстия для винтов M8 |
|
Монтажное положение |
Горизонтальный наклон до 15 ° |
|
Длина шнура |
примерно до 100 м |
|
действующая сила |
30 N ± 10 N |
|
вес |
1,7 кг |
|
Электрические характеристики тросового выключателя |
|
|
система коммутации |
до 3 НО контактов и 3 НЗ контактов; положительное открытие |
|
кабельный ввод |
Резьбовые отверстия 2x M25 x 1,5 каждое 1x кабельный ввод; Диапазон уплотнений от Ø11 мм до Ø16 мм; 1x винтовой штекер |
|
категория применения |
AC-15: 230 V; 6 A DC-13: 110 V; 1,1 A |
|
Сечение соединительного кабеля |
От 1 мм² до 2,5 мм² |
|
Подключение защитного провода |
в корпусе; M4 |
|
Номинальное напряжение изоляции Ui |
400 V |
|
Номинальное импульсное выдерживаемое напряжение Uimp |
2,5 кВ, степень загрязнения III |
|
Непрерывный тепловой ток Ith |
16 A |
|
надежность контактов |
1 2 миллионов циклов переключения (механический) |
|
Условия окружающей среды в соответствии с DIN EN 60947-5-5 |
|
|
Допустимая температура окружающей среды |
– 25 °C ...+70 °C |
|
Расширенный диапазон температуры окружающей среды |
– 40 °C ...+70 °C (Тип HEN 7xx) |
|
защиты корпуса |
IP 67 в соответствии с EN 60529 |
|
Нормативные данные в соответствии с DIN EN ISO 13849 и EN 61062 |
|
|
функции безопасности |
Аварийная остановка, включая фиксацию Ручной сброс |
|
Может использоваться в соответствии с DIN EN ISO 13849-1 |
PLE (в зависимости от заявки клиента) |
|
Гарантийный срок эксплуатации |
24 000 операций |
схема установки аварийного тросового выключателя HEN
Тросовые выключатели устанавливаются по одной линии вдоль конвейера с помощью натяжных пружин, рым-болтов, тягового троса и винтовых стяжек. Натяжная пружина устанавливается в точках крепления с обеих сторон тросового выключателя с помощью анкерного крюка в соответствии со схемой сборки. Тяговый трос, начинающийся с натяжных пружин, пропускается через рым-болты и подвешивается с обеих сторон рычага выключения с помощью винтовых стяжек. Тяговый трос натягивается винтовыми стяжками таким образом, чтобы на рычаг выключения с обеих сторон действовала одинаковая сила и чтобы он находился в вертикальном рабочем положении. Натяжение троса должно быть достаточно сильным, чтобы активировать выключатель в случае обрыва троса. Выключатель устанавливается в середине между двумя точками крепления. Максимальное расстояние между точками крепления не должно превышать 100 м. Выбор расстояния между рым-болтами зависит от диапазона температуры окружающего воздуха и длины тягового троса. Рекомендуемая величина приблизительно 2,5 м. Перемещение натяжных пружин необходимо ограничивать. Функционирование системы необходимо проверять каждые 2–3 месяца.
электрическая схема подключения тросового выключателя тип HEN
габаритные и присоединительные размеры тросового выключателя HEN
