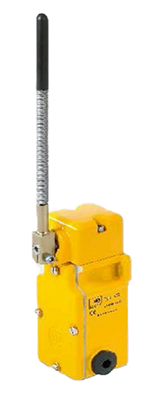

Концевой выключатель тип VG 03/3 и VG 033/3
Концевой выключатель тип VG 03/3 и VG 033/3
Датчики пути и положения рабочих органов обеспечивают создание управляющих сигналов в зависимости от пройденного пути или положения рабочих органов управляемого объекта
Электроконтактные датчики представляют собой конечные, путевые или концевые выключатели, микропереключатели. У датчиков имеются штоки или рычаги, которые воздействуют через механизм передачи на контакты. Принцип действия датчиков основан на том, что их устанавливают на неподвижных частях рабочих органов в определенном положении, а движущиеся рабочие органы, на которых укреплены кулачки, достигнув заданного положения, воздействуют на датчики, вызывая их срабатывание.
- регулируемый исполнительный механизм - качающаяся пружинная штанга.
Стандартные варианты исполнения концевого выключателя VG 03/3 и VG 033/3
|
Тип концевого выключателя |
Контакт |
Вес кг |
Номер заказа |
|
|
N. C. |
N. O. |
|||
|
VG 03/3 |
1 |
1 |
0,77 |
92.038 143.301 |
|
VG 033/3 |
2 |
2 |
0,77 |
92.038 143.311 |
|
Запасные части и аксессуары |
||||
|
Коммутирующий элемент |
215.15.14.01.00 |
|||
|
Канал вентиляции |
580.00.16.01.01 |
|||
Основные технические характеристики концевого выключателя VG 03/3 и VG 033/3
|
Устройство соответствует |
EN 60947-5-1 |
|
VDE 0110 |
|
|
EN 60204 |
|
|
Приложение |
GK-ALSi алюминиевого сплава 12 |
|
Конец |
2 - DD Компонента - эмаль мозаики, желтая |
|
Крепление |
Посредством 2 продолговатых дыр для болтов M6 |
|
Кабельный ввод |
3 x M20 x 1,5 |
|
Защита |
IP 65 к EN 60529 |
|
Расчетное напряжение изоляции Ui |
AC 380 В / DC 440 В |
|
Заземление |
В приложении, M5 |
|
Допустимые температуры окружающей среды 1) |
- 25 ° C … + 70 ° C |
|
Коммутирующие элементы |
Защелка, действующая переходы |
|
Число контактов |
1 Н. C. + 1 Н. O. или 2 Н. C. + 2 Н. O. |
|
Стандартный тепловой поток Ith |
10 А |
|
Разрывная мощность I.е. / Ue |
5 А / AC 250 В |
|
Работа в час |
1500 |
|
Связи |
Терминалы винтового зажима для сортамента проводов 2,5 мм2 |
|
Механическая жизнь |
0,5 x 106 циклов коммутации |
|
Пункт коммутации |
В вертикали на приблизительно 10 ° |
|
Опции |
Канал вентиляции для предотвращения конденсации Золотые контакты для низковольтных схем |
|
1) Отклонение температуры окружающей среды по запросу. |
|
Габаритные и присоединительные размеры концевого выключателя VG 03/3 и VG 033/3
- Цена: Цену уточняйте
