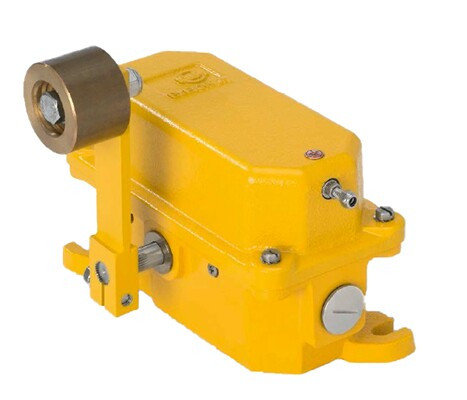

Концевой выключатель тип REL

Kiepe Electric

концевой выключатель REL

    Концевые выключатели с роликовым рычагом типа REL используются для ограничения хода подвижных узлов машин и для ограничения длины перемещения. Концевые выключатели с роликовым рычагом REL годятся для использования в установках для транспортировки, подачи, загрузки и смешивания сыпучих материалов. Концевик предназначен для использования в стационарных установках и транспортных средствах.
   Установки своевременно отключаются концевыми выключателями с роликовым рычагом, чтобы предотвратить нарушения режима работы. Имеющиеся на транспортных тележках устройства приводят в действие концевые выключатели с роликовым рычагом при достижении конца участка транспортировки. Установка выключается и транспортная тележка останавливается (см. рис.). Роликовый рычаг (3) может отклоняться в обоих на-правлениях. Точки срабатывания в зависимости от прибора соответствуют углу отклонения 5° (1) и 35°(2). Обе точки срабатывания могут использоваться для отключения установки.


cтандартные варианты исполнения выключателя концевого REL

Тип

выключателя

Коммутационная система

Выравнивание давления

Температура эксплуатации

Вес кг

Номер заказа

NC

NO

SPDT

REL 606





X

Х

-25°C..+70°C

5.80

92.956.979.606

REL 706





X

Х

-40°C..+70°C

5.80

92.956.979.706

концевой выключатель с роликом

основные технические характеристики концевого выключателя REL

Устройство соответствует требованиям

EN 60947-5-1

EN 60204

Подходит для

Блоки управления и системы в низковольтных установках (управление с помощью ПЛК или шины).

Корпус

Чугун (GJL 200)

Исполнительный роликовый рычаг

Ролик: CuZn39Pb3, рычаг: нержавеющая сталь

Покрытие

2-компонентная плиточная эмаль DD, желтая, RAL 1004

Монтажное крепление

2 продолговатых отверстия для болтов М10

Кабельный ввод

2 x M 25 x 1,5

Степень защиты

IP 65 согласно EN 60529

Номинальное напряжение изоляции Ui

230 В перем. тока, 230 В пост. тока

Подключение защитного заземления

Внутри корпуса, М 4

Допустимый диапазон температур окружающей среды

-25 °C ... +70 °C

Коммутационные элементы

2 переключающих контакта, самоочищающиеся с принудительным размыканием

Ток термической стойкости Ith

6 А

Категория применения Ie /Ue

AC-15: 230 В / 1,5 В

DC-13: 24 В / 2 A

Сечение подключаемого провода

макс. 2,5 мм2

Эксплуатационная надежность контактов

> 30 000 операций переключения

Механический срок службы

> 10 000 срабатываний

Отклонение

75° макс.

Положение установки

предпочтительно горизонтальное

Код заказа

92.056 979.606



габаритные и присоединительные размеры концевого выключателя REL

габаритные и присоединительные размеры концевого выключателя REL
