Вентилятор Ebm-papst D2E160-FI01-01

Вентилятор Ebm-papst D2E160-FI01-01

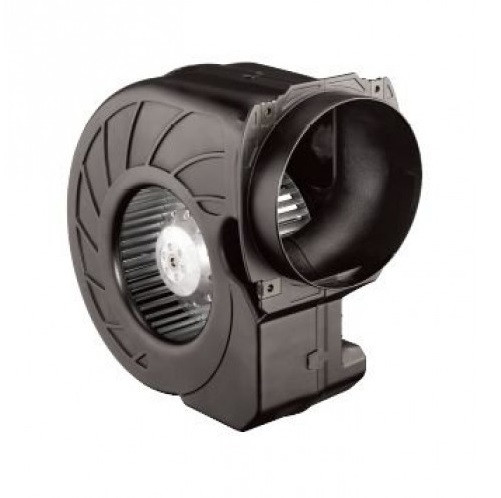

Вентилятор D2E160-FI01-01 относится к классу центробежных радиальных. Характерной особенностью данного устройства является возможность двустороннего всасывания вентилируемого воздуха, что существенно расширяет рамки его применения в системах приточной и вытяжной вентиляции и кондиционирования промышленных и жилых зданий и сооружений.

Спиралевидный корпус устройства выполнен из полипропилена черного цвета, армированного тальком. В него с помощью виброизолирующего кронштейна вмонтирован двигатель с внешним ротором. На вал двигателя напрямую насажено рабочее колесо диаметром 160 мм с вперед загнутыми лопатками и вращающееся вправо, если смотреть на ротор. Двигатель типа M2E 068-BF работает от сети переменного тока (напряжение 230 В, частота 50 Гц) и вращает 4-х ступенчатый вентилятор со скоростью 1170 об/мин.

Производительность устройства составляет 400 м3/час, потребляемая мощность 110 Вт, сила тока 0,49 А, уровень шума не превышает 53 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

Небольшие размеры (227x282x163 мм) и вес в 2,5 кг позволяют существенно экономить место и использовать различные варианты монтажа устройства в системах вентиляции.

За счет большого температурного диапазона работы устройства (-25° С – +55° С) и исполнения большинства деталей из пластика, вентилятор D2E160-FI01-01 может применяться в сложных климатических условиях и в производствах с агрессивными средами.

Устройство соответствует европейским стандартам СЕ, степень защиты электрооборудования IP 44.

Расшифровка маркировки D2E160-FI01-01*:

• D – серия, вентилятор центробежный D2E 160;
• 2 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 160 – типоразмер (крыльчатка/рабочее колесо диаметром 160 мм);
• FI - код механической конструкции;
• 01 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst.

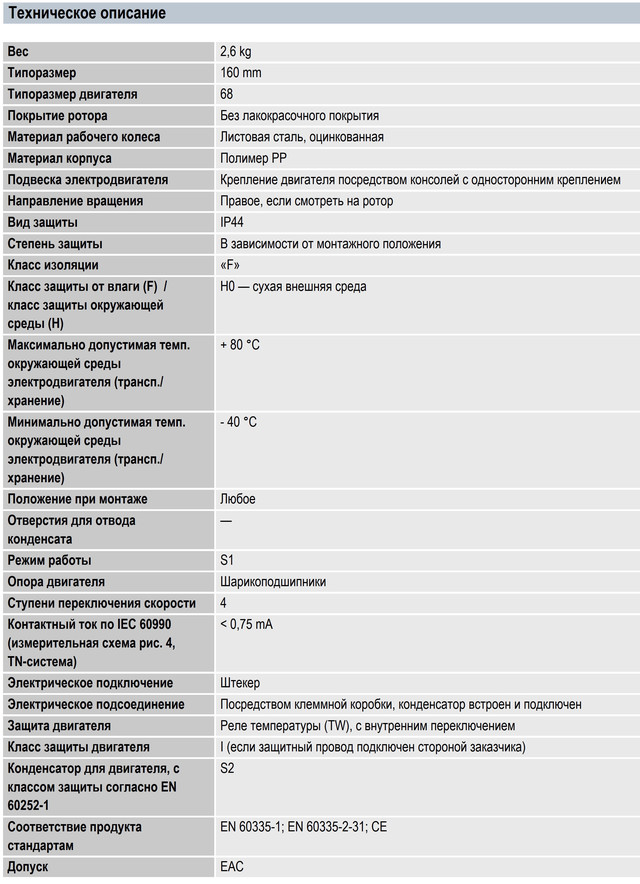

Технические характеристики вентилятора D2E160-FI01-01

Модель D2E 160-FI01-01 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: D2E160;
Типоразмер: 160;

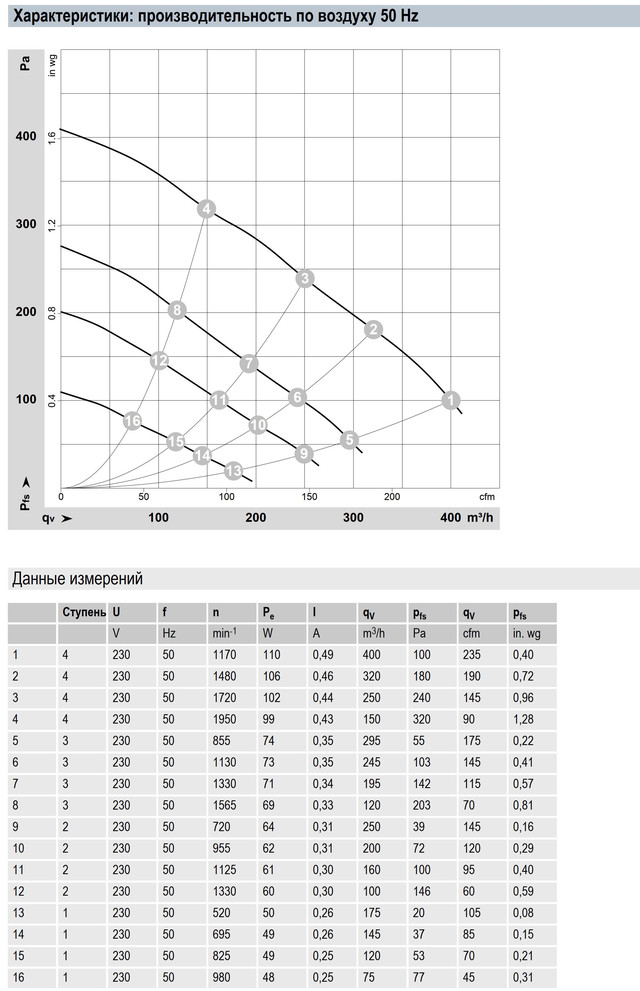

Воздушный поток: 400 м3/час;
Тип электродвигателя: AC motor;
Модель электродвигателя: M2E 068-BF;
Класс защиты: IP 44;
Номинальное напряжение: 230 В;
Сила тока: 0,49 А;
Уровень шума: 53 дБА;
Подшипники: Качения;
Входная мощность: 110 Вт;
Скорость вращения: 1170 об/мин;
Рабочие температуры: -25…+55 °С;

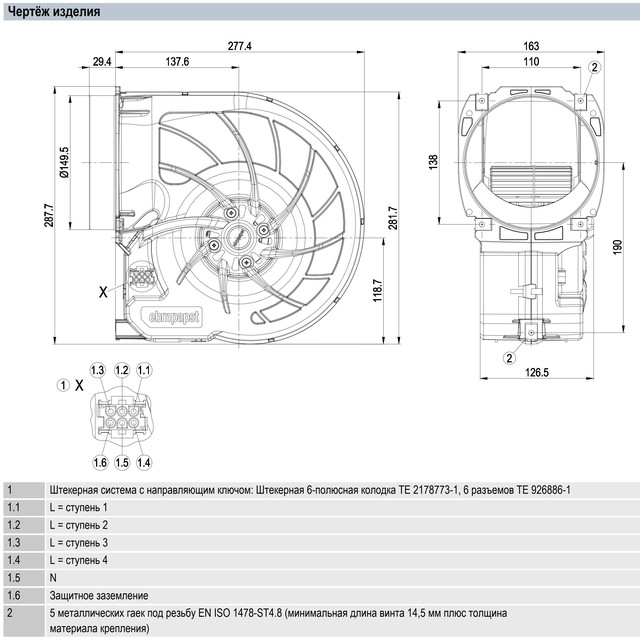

Габариты: 227x282x163 мм;
Вес вентилятора: 2,5 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.
