Вентилятор Ebm-papst R4E250-AM01-05

Вентилятор Ebm-papst R4E250-AM01-05

Вентилятор R4E250-AM01-05 относится к классу центробежных радиальных. Характерной особенностью данного устройства является оптимальная конструкция без кожуха, обеспечивающая высокое выходное давление потока воздуха. Он находит широкое применение в системах приточной и вытяжной вентиляции и кондиционирования промышленных и жилых зданий и сооружений.

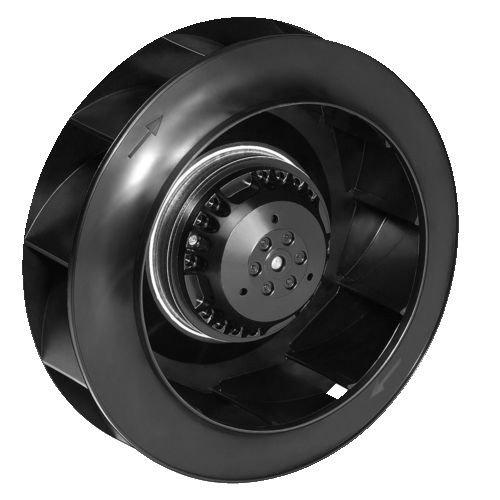

Внешне вентилятор представляет собой рабочее колесо диаметром 250 мм (выполненное из пластика PA 6.6, усиленного стекловолокном), вмонтированное в цилиндрический корпус. Колесо, которое имеет 11 назад загнутых лопастей, напрямую насажено на вал двигателя и вращается со скоростью 1420 об/мин вправо, если смотреть на ротор. Такой тип лопастей позволяет обойтись без улиткообразного кожуха, повысить давление воздуха и минимизировать его потери.

Принцип работы устройства: воздух через входной патрубок поступает на колесо и выходит через выпускное отверстие под углом 90° к направлению всасывания.

Двигатель типа M4E 068-CF работает от сети переменного тока (напряжение 230 В, частота 50 Гц). Потребляемая мощность 40 Вт, сила тока 0,19 А, уровень шума не превышает 61 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

Температурный диапазон работы устройства (-25° С – +70° С) обеспечивает качественную работу вентилятора в разных климатических условиях. Компактные габариты (диаметр корпуса 250 мм, высота 84,3 мм) и небольшой вес в 2,2 кг позволяют существенно экономить место и использовать различные варианты монтажа.

Устройство соответствует европейским стандартам СЕ, степень защиты электрооборудования IP 44.

Расшифровка маркировки R4E250-AM01-05*:

• R – серия, вентилятор центробежный R4E250;
• 4 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 250 – типоразмер (крыльчатка/рабочее колесо диаметром 250 мм);
• AM - код механической конструкции;
• 01 - код модификаций электрической части;
• 05 - код модификаций механической конструкции.

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst.

Технические характеристики вентилятора R4E 250-AM01-05
