Модель D4E250-BA01-01 представляет класс центробежных радиальных вентиляторов двустороннего всасывания. Сферой применение данной модели являются системы кондиционирования, приточной и вытяжной вентиляции промышленных объектов и сооружений.

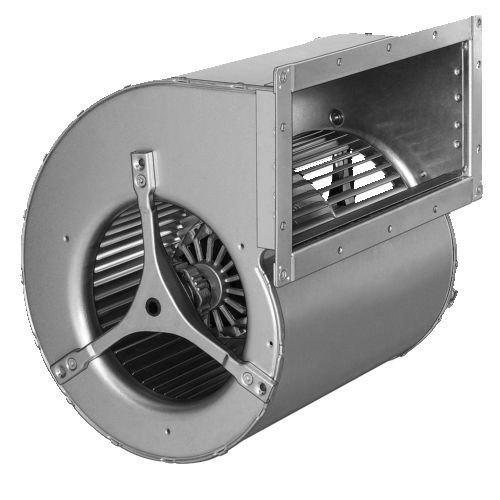

Конструкция устройства представляет собой улиткообразный кожух, выполненный из оцинкованной стали и рабочее колесо диаметром 250 мм из того же материала. Колесо с вперед направленными лопатками напрямую соединено с валом электродвигателя, вмонтированного в корпус с помощью двустороннего виброизолирующего кронштейна. Однофазный двигатель типа M4E 094-LA работает от сети переменного тока (напряжение 230 В, частота 50 Гц) и вращает рабочее колесо против часовой стрелки со скоростью 1210 об/мин, если смотреть на ротор.

Система двустороннего всасывания обеспечивает вентилятору большую производительность , потребляемая мощность устройства 1240 Вт, сила тока 6,00 А. При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

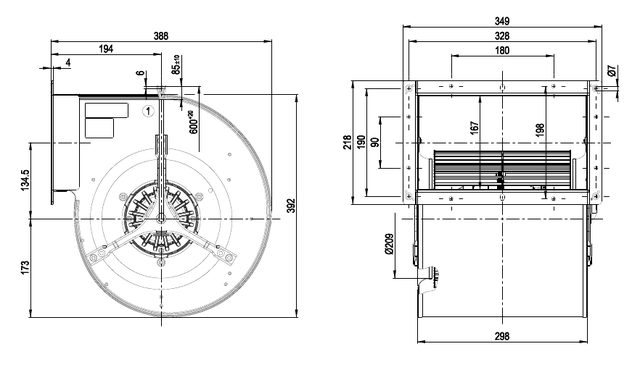

Большой разброс температур работы устройства (-40° С – +40° С) обеспечивает качественную его работу в разных климатических условиях. Оптимальная форма и размеры (387x392x349 мм), вес в 16,3 кг позволяют легко транспортировать вентилятор и предполагают установку в любом необходимом положении в системы, перегоняющие достаточно большие объемы воздуха.

Устройство соответствует европейским стандартам СЕ, степень защиты электрооборудования IP 20.

Расшифровка маркировки D4E250-BA01-01*:

• R – серия, вентилятор центробежный D4E250;
• 4 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 250 – типоразмер (крыльчатка/рабочее колесо диаметром 250 мм);
• BA - код механической конструкции;
• 01 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst.
