Вентилятор Ebm-papst D1G160-DA33-52

Вентилятор Ebm-papst D1G160-DA33-52

D1G160-DA33-52 относится к классу центробежных радиальных вентиляторов двустороннего всасывания. Область применение данной модели – системы кондиционирования, приточной и вытяжной вентиляции промышленных зданий, объектов и сооружений.

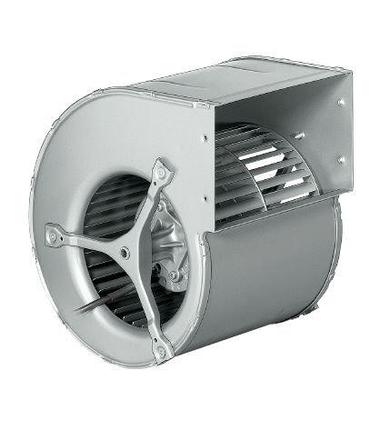

Конструктивно устройство представляет собой улиткообразный кожух, изготовленный из оцинкованной стали и рабочее колесо диаметром 160 мм из того-же материала. Колесо с вперед направленными лопатками напрямую соединено с валом электродвигателя, который крепится к корпусу с двух сторон с помощью виброизолирующих креплений.

ЕС-двигатель типа M1G 074-CF (с номинальным напряжением питания 48 В, силой тока 2,90 А и потребляемой мощностью 112 Вт) вращает рабочее колесо по часовой стрелке со скоростью 1250 об/мин, если смотреть на ротор. Двигатели такого типа исполняются с применением современной GreenTech EC технологии, что позволяет не только создавать высокую скорость вращения вентиляторов при высоком давлении, но и делает устройства эффективными по шумоизоляции и энергопотреблению. Система двустороннего всасывания обеспечивает вентилятору производительность 980 м3/час, уровень шума не превышает 60 дБ(А).

За счет широкого диапазона рабочих температур (-25° С – +60° С) устройство может качественно работать в различных климатических условиях. Оптимальная форма и небольшие размеры (226x242x176,5 мм), вес в 3,6 кг позволяют легко транспортировать вентилятор и предполагают установку в любом необходимом положении в централизованных системах вентиляции.

Устройство соответствует европейским стандартам СЕ, степень защиты электрооборудования IP42.

Расшифровка маркировки D1G160-DA33-52*:

• D – серия, вентилятор центробежный D1G160;
• 1 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 160 – типоразмер (крыльчатка/рабочее колесо диаметром 160 мм);
• DA - код механической конструкции;
• 33 - код модификаций электрической части;
• 52 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst.

Технические характеристики D1G160-DA33-52

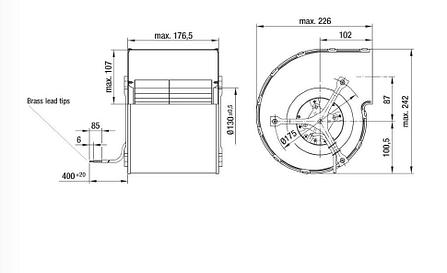

Габаритные размеры вентилятора D1G160-DA33-52

Аэродинамические характеристики D1G160-DA33-52
