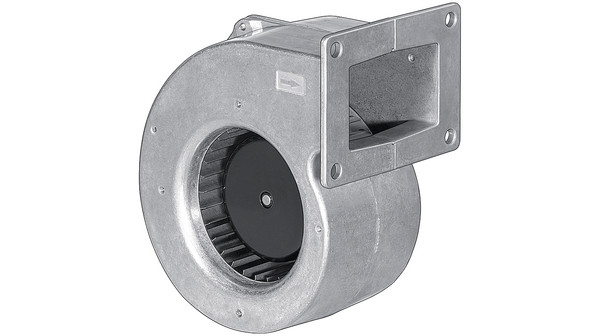

Вентилятор Ebm-papst G1G108-AB41-02
Вентилятор Ebm-papst G1G108-AB41-02
Вентилятор одностороннего всасывания G1G108-AB41-02 относится к центробежным радиальным и находит свое применения в системах кондиционирования зданий, в централизованных приточных и вытяжных системах вентиляции сооружений промышленного или жилого назначения.
Вентилятор представляет собой улиткообразный корпус из литого под давлением алюминия, в который вмонтировано рабочее колесо диаметром 108 мм, выполненное из листовой стали горячего цинкования. Колесо с вперед загнутыми лопатками напрямую насажено на вал двигателя и вращается со скоростью 3000 об/мин по часовой стрелке (если смотреть на ротор).
Принцип действия устройства сводится к тому, что воздух, поступающий на крыльчатку, за счет центробежных сил приобретает хорошую скорость и выдувается из выходного патрубка корпуса устройства под углом 90° к входному потоку.
Электрическая основа вентилятора G1G108-AB41-02 – ЕС-двигатель M1G055-BD с номинальным напряжением питания 48 В, силой тока 1,00 А и потребляемой мощностью 42 Вт. Он обеспечивает производительность устройства в 200 м3/час и уровень шума не более 65 дБ(А).
Компактные габариты (159x183 мм), и вес в 1,4 кг предполагают удобство монтажа вентилятора в централизованных системах вентиляции в любом положении с максимальной экономией пространства.
Большой диапазон рабочих температур (-25° С – +60° С) предполагает качественную работу устройства в различных климатических условиях.
В процессе производства используется технология GreenTech EC (с интегрированной электроникой), что дает возможность существенно повысить КПД, производительность вентилятора, обеспечить существенную экономию электроэнергии и хорошую шумоизоляцию.
Устройство соответствует европейским стандартам СЕ, EN 60335-1, степень защиты электрооборудования IP 22.
Расшифровка маркировки G1G108-AB41-02*:
- G – серия, вентилятор центробежный G1G108;
- 1 - количество контуров (EC электродвигателя);
- G - комплектация с EC мотором и электронным управлением вентилятора;
- 108 – типоразмер (крыльчатка/рабочее колесо диаметром 108 мм);
- AB - код механической конструкции;
- 41 - код модификаций электрической части;
- 02 - код модификаций механической конструкции;
*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.
Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst.
Технические характеристики
Общие данные | |
Тип изделия | Вентилятор центробежный |
Страна | Германия |
Серия | G1G108 |
Вес | 1,4 кг |
Технические характеристики | |
Входная мощность | 42 Вт |
Номинальное напряжение | 48 В |
Уровень шума | 65 дБА |
Воздушный поток | 200 м3/час |
Типоразмер | 108 |
Скорость вращения | 3000 об/мин |
Класс защиты | IP 22 |
Подшипники | Качения |
Рабочие температуры | -25…+60 °С |
Ток | 1,00 A |
Габаритные размеры вентилятора G1G108-AB41-02
Аэродинамические характеристики G1G108-AB41-02
Основные | |
---|---|
Производитель | Ebmpapst |
Страна производитель | Германия |
- Цена: Цену уточняйте
