Вентилятор Ebm-papst G1G120-AB71-02

Вентилятор Ebm-papst G1G120-AB71-02

Вентилятор одностороннего всасывания G1G120-AB71-02 относится к центробежным радиальным и находит свое применения в системах кондиционирования зданий, в централизованных приточных и вытяжных системах вентиляции сооружений промышленного или жилого назначения.

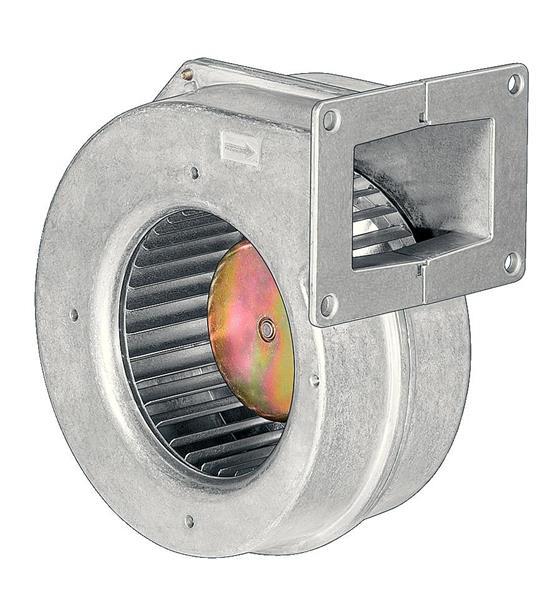

Вентилятор представляет собой улиткообразный корпус из литого под давлением алюминия, в который вмонтировано рабочее колесо диаметром 120 мм, выполненное из листовой стали горячего цинкования. Колесо с вперед загнутыми лопатками напрямую насажено на вал двигателя и вращается со скоростью 2200 об/мин по часовой стрелке (если смотреть на ротор).

Принцип действия устройства сводится к тому, что воздух, поступающий на крыльчатку, за счет центробежных сил приобретает хорошую скорость и выдувается из выходного патрубка корпуса устройства под углом 90° к входному потоку.

Электрическая основа вентилятора G1G120-AB71-02 – ЕС-двигатель M1G055-BD с номинальным напряжением питания 48 В, силой тока 0,95 А и потребляемой мощностью 40 Вт. Он обеспечивает производительность устройства в 255 м3/час и уровень шума не более 62 дБ(А).

Компактные габариты (178x190 мм), и вес в 1,6 кг предполагают удобство монтажа вентилятора в централизованных системах вентиляции в любом положении с максимальной экономией пространства.

Большой диапазон рабочих температур (-25° С – +60° С) предполагает качественную работу устройства в различных климатических условиях.

В процессе производства используется технология GreenTech EC (с интегрированной электроникой), что дает возможность существенно повысить КПД, производительность вентилятора, обеспечить существенную экономию электроэнергии и хорошую шумоизоляцию.

Устройство соответствует европейским стандартам СЕ, EN 60335-1, степень защиты электрооборудования IP 22.

Расшифровка маркировки G1G120-AB71-02*:

• G – серия, вентилятор центробежный G1G120;
• 1 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 120 – типоразмер (крыльчатка/рабочее колесо диаметром 120 мм);
• AB - код механической конструкции;
• 71 - код модификаций электрической части;
• 02 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst.

Технические характеристики

Габаритные размеры вентилятора G1G120-AB71-02

Аэродинамические характеристики G1G120-AB71-02
