Областью применения центробежного радиального вентилятора одностороннего всасывания R3G133-AD05-02 являются системы приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

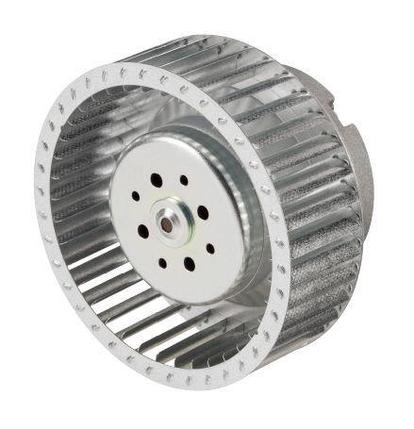

Устройство представляет собой рабочее колесо диаметром 133 мм (выполненное из листовой стали горячего цинкования) с вперед загнутыми лопастями, которое напрямую насажено на вал двигателя и вращается со скоростью 1925 об/мин по часовой стрелке (если смотреть на ротор). Воздух, поступающий на крыльчатку, за счет центробежных сил приобретает хорошую скорость и выдувается из устройства под углом 90° к входному потоку. Для удобства монтажа и минимизации потерь вентилятор R3G133-AD05-02 может быть вмонтирован в спиралевидный корпус из литого под давлением алюминия.

Электрической основой устройства является ЕС- двигатель типа M3G 055-BD с номинальным напряжением питания 230 В и силой тока 0,30 А. Высокая производительность вентилятора, при этом потребляемая мощность составляет 38 Вт, и не высокий уровень шума измеряемый в дБ(А).

Малые габаритные размеры (133x46), и вес в 1,0 кг позволяют легко монтировать устройство в системы вентиляции в любом положении с максимальной экономией пространства.

Диапазон рабочих температур устройства (-25° С – +60° С) предполагает качественную работу вентилятора в различных климатических зонах.

Использование в процессе производства технологии GreenTech EC (со встроенной электроникой) дает возможность существенно повысить производительность вентилятора, обеспечить экономию электроэнергии и хорошую шумоизоляцию.

Степень защиты электрооборудования IP 44, устройство соответствует европейским стандартам СЕ, EN 60335-1.

Расшифровка маркировки R3G133-AD05-02*:

• R – серия, вентилятор центробежный R3G133;
• 3 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 133 – типоразмер (крыльчатка/рабочее колесо диаметром 133 мм);
• AD - код механической конструкции;
• 05 - код модификаций электрической части;
• 02 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst

Техническое описание и применение Ebmpapst R3G 133-AD05-02

• одностороннего всасывания,
• Материал: корпус - изготовленный из алюминиевого сплава путем отливки, рабочее колесо –  листовая сталь горячего цинкования, ротор - оцинкованный
• Направление вращения: по часовой стрелке, если смотреть на ротор
• Вид защиты: IP 44
• Класс изоляции: "B"
• Монтажное положение: любое
• Отверстия для отвода конденсата: нет
• Режим работы: непрерывная эксплуатация (S1)
• Подшипник: шарикоподшипник, не требующий обслуживания

  Технические особенности:

• Контроль входа 0-10 постоянного тока / PWM
• Таховывод
• Защита двигателя от блокировки
• Кабельный вывод: переменный
• Класс защиты: I

Рабочие характеристики R3G 133-AD05-02

График производительности

Масса вентилятора

Габаритные размеры R3G 133-AD05-02
