Вентилятор Ebm-papst R3G133-AE07-02, фото 2
Вентилятор Ebm-papst R3G133-AE07-02, фото 2

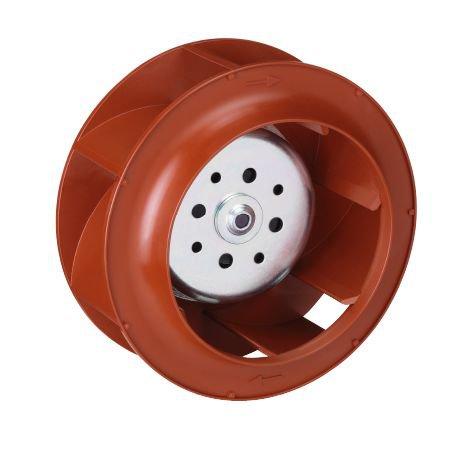

Вентилятор Ebm-papst R3G133-AE07-02

Описание
Характеристики
Информация для заказа

Вентилятор Ebm-papst R3G133-AE07-02

Вентилятор R3G133-AE07-02 относится к классу центробежных радиальных. Отличительная особенность данного устройства – оптимальная конструкция без кожуха, обеспечивающая высокое выходное давление потока воздуха. Он находит широкое применение в системах приточной и вытяжной вентиляции и кондиционирования промышленных и жилых зданий и сооружений.

Применение в его производстве технологии GreenTech EC (с интегрированной электроникой) позволяет добиться высоких показателей выходного давления потока воздуха, хорошей шумоизоляции, экономии электроэнергии, что соответствует современным экологическим требованиям.

Вентилятор представляет собой рабочее колесо диаметром 133 мм. Колесо, имеющее 7 назад загнутых лопастей, насажено на вал двигателя напрямую и вращается со скоростью 4480 об/мин по часовой стрелке, если смотреть на ротор. Лопасти такого типа позволяют обойтись без спиралевидного кожуха, повысить давление воздуха и уменьшить его потери.

Принцип работы устройства: воздух через входной патрубок поступает на колесо и выходит через выпускное отверстие под углом 90 к направлению всасывания.

ЕС-двигатель M3G 055-BD работает от напряжения 230 В, потребляет мощность 52 Вт, обеспечивает высокую производительность вентилятора и не высокий уровень шума.

Температурный диапазон работы устройства (-25° С – +60° С) позволяет вентилятору качественно работать в разных климатических условиях. Минимальные размеры (диаметр корпуса 133 мм, высота 60,6 мм) и небольшой вес в 1,0 кг дают возможность экономить пространство и использовать различные варианты монтажа.

Устройство соответствует стандарту EN 60950-1, степень защиты электрооборудования IP 44.

Расшифровка маркировки R3G133-AE07-02*:

  • R – серия, вентилятор центробежный R3G 133;
  • 3 - количество контуров (EC электродвигателя);
  • G - комплектация с EC мотором и электронным управлением вентилятора;
  • 133 – типоразмер (крыльчатка/рабочее колесо диаметром 133 мм);
  • AE - код механической конструкции;
  • 07 - код модификаций электрической части;
  • 02 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst.

Описание вентилятора R3G133-AE07-02

Тип R3G133-AE07-02
Мотор M3G055-BD
Фаза 1~
Номинальное напряжение VAC 230
Частота Hz 50
Метод опред. данных сн
Скорость вращения min-1 4480
Входная мощность W 43
Потребляемый ток А 0,32
Мин. темп. окр. среды °С -25
Макс. темп.окр. среды °С 60

Технические характеристики

Вес 0,7 kg
Размер двигателя 108 mm
Типоразмер двигателя 45
Покрытие ротора Пассивирующая толстая пленка
Материал корпуса блока
электроники
Алюминиевое литье
Материал рабочего колеса Полимер PA
Количество лопастей 7
Направление вращения Правое, если смотреть на ротор
Степень защиты В зависимости от монтажного положения
Вид защиты IP44
Класс изоляции B
Класс защиты от влаги (F) /
класс защиты окружающей
среды (Н)
F3-1
Максимально допустимая темп.
окружающей среды
электродвигателя (трансп./
хранение)
+80 °C
Минимально допустимая темп.
окружающей среды
электродвигателя (трансп./
хранение)
-40 °C
Положение при монтаже Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу
Отверстия для отвода конденсата Со стороны ротора
Режим работы S1
Опора двигателя Шарикоподшипники
Технические характеристики – Выход 10 VDC, макс. 1,1 мА
– Выход по частоте вращения
– Ограничение тока э/двигателя
– Плавный пуск
– Управляющий вход 0-10 VDC/ШИМ
– Интерфейсный разъем системы управления с БСНН
– Защита от перегрева двигателя
ЕМС помехоустойчивость Согл. EN 61000-6-2 (промышленная сфера)
ЕМС обратное воздействие на
сеть
Согл. EN 61000-3-2/3
ЕМС излучение помех Согл. EN 61000-6-3 (бытовая сфера)
Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)
<= 3,5 mA
Защита двигателя Реле контроля температуры (TW) с внутренней разводкой
Вывод кабеля подключения Разл.
Класс защиты двигателя I (если защитный провод подключен стороной заказчика)
Соответствие продукта
стандартам
EN 60335-1; CE
Допуск EAC; VDE

Производительность
R3G133-AE07-02 Ebmpapst Производительность по воздуху

Габаритные размеры

R3G133-AE07-02 Ebmpapst чертёж

Схема подключения R3G133-AE07-02
R3G133-AE07-02 Ebmpapst электрическая схема









Основные
Производитель Ebmpapst
Страна производительГермания
