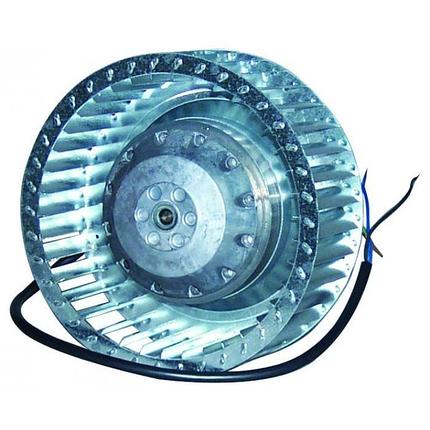

Вентилятор Ebm-papst R4E160-AB01-01
Вентилятор Ebm-papst R4E160-AB01-01
R4E160-AB01-01 – центробежный радиальный вентилятор одностороннего всасывания. Область его применения – системы приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

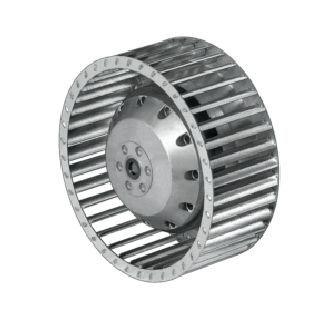

Конструктивно вентилятор представляет собой рабочее колесо диаметром 160 мм (выполненное из оцинкованной листовой стали) с вперед загнутыми лопастями, которое напрямую насажено на вал двигателя и вращается со скоростью 1300 об/мин по часовой стрелке (если смотреть на ротор). Отдельные части ротора выполнены из алюминия, что позволяет применять вентилятор в производствах с достаточно агрессивными средами. Для удобства монтажа и минимизации потерь вентилятор R4E160-AB01-01 может быть вмонтирован в спиралевидный корпус из литого под давлением алюминия.
Электрической основой устройства является однофазный двигатель типа M4E 068-CF (с пусковым конденсатором), который работает от сети переменного тока (напряжение 230 В, частота 50 Гц). Производительность вентилятора составляет 410 м3/час, потребляемая мощность 67 Вт, сила тока 0,30 А, уровень шума не превышает 65 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.
За счет своих минимальных размеров (160x62), и малого веса в 1,7 кг R4E160-AB01-01 может быть легко смонтирован в любом положении в необходимом месте системы вентиляции с максимальной экономией места.
Большой диапазон рабочих температур устройства (-25° С – +65° С) обеспечивает качественную работу вентилятора как в разных климатических зонах, так и на производствах со специфическими условиями.
Степень защиты электрооборудования IP 44, устройство соответствует европейским стандартам СЕ, EN 60335-1.
Расшифровка маркировки R4E160-AB01-01*:
- R – серия, вентилятор центробежный R4E160;
- 4 - количество полюсов электродвигателя;
- E - комплектация с однофазным электродвигателем 1ф, 220В;
- 160 – типоразмер (крыльчатка/рабочее колесо диаметром 160 мм);
- AB - код механической конструкции;
- 01 - код модификаций электрической части;
- 01 - код модификаций механической конструкции;
*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.
Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst.
Описание вентилятора R4E160-AB01-01
| Тип | R4E160-AB01-01 | |
| Мотор | M4E068-CF | |
| Фаза | 1~ | |
| Номинальное напряжение | VAC | 230 |
| Подключение | Δ | |
| Частота | Hz | 50 |
| Метод опред. данных | сн | |
| Соответствует нормативам | CE | |
| Скорость вращения | min-1 | 130 |
| Входная мощность | W | 67 |
| Потребляемый ток | А | 0,3 |
| Конденсатор | μF | 2 |
| Напряжение конденсатора | VDB | 450 |
| Стандартный конденсатор | S0 (CE) | |
| Мин. противодавление | Ра | 0 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 65 |
| Пусковой ток | А | 0,46 |
Технические характеристики
| Вес | 1,7 kg |
| Размер двигателя | 160 mm |
| Типоразмер двигателя | 68 |
| Материал рабочего колеса | Листовая сталь, оцинкованная по методу Сендзимира |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP44 |
| Класс изоляции | B |
| Класс защиты от влаги (F) / класс защиты окружающей среды (Н) |
H0 — сухая внешняя среда |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) |
+80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) |
-40 °C |
| Положение при монтаже | Любое |
| Отверстия для отвода конденсата | - |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) |
< 0,75 mA |
| Защита двигателя | Реле температуры (TW), с внутренним переключением |
| Вывод кабеля подключения | Разл. |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам |
EN 60335-1; CE |
| Допуск | CCC |
Производительность
Габаритные размеры
Схема подключения R4E160-AB01-01
| Основные | |
|---|---|
| Производитель | Ebmpapst |
| Страна производитель | Германия |
