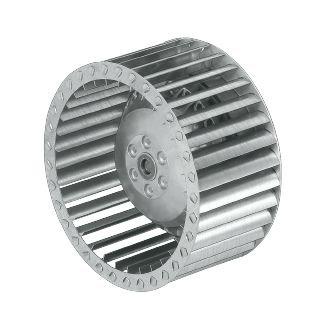

Вентилятор Ebm-papst R2E108-AG63-05
Вентилятор Ebm-papst R2E108-AG63-05
R2E108-AG63-05 – центробежный радиальный вентилятор одностороннего всасывания. Область его применения – системы приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.
Конструктивно вентилятор представляет собой рабочее колесо диаметром 108 мм (выполненное из оцинкованной листовой стали) с вперед загнутыми лопастями, которое напрямую насажено на вал двигателя и вращается со скоростью 1850 об/мин по часовой стрелке (если смотреть на ротор). Отдельные части ротора выполнены из алюминия, что позволяет применять вентилятор в производствах с достаточно агрессивными средами. Для удобства монтажа и минимизации потерь вентилятор R2E108-AG63-05 может быть вмонтирован в спиралевидный корпус из литого под давлением алюминия.
Электрической основой устройства является однофазный двигатель типа M2E 052-BF (с пусковым конденсатором), который работает от сети переменного тока (напряжение 230 В, частота 50 Гц). Производительность вентилятора составляет 160 м3/час, потребляемая мощность 30 Вт, сила тока 0,14 А, уровень шума не превышает 56 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.
За счет своих минимальных размеров (108x52), и малого веса в 0,6 кг R2E108-AG63-05 может быть легко смонтирован в любом положении в необходимом месте системы вентиляции с максимальной экономией места.
Большой диапазон рабочих температур устройства (-25° С – +85° С) обеспечивает качественную работу вентилятора как в разных климатических зонах, так и на производствах со специфическими условиями.
Степень защиты электрооборудования IP 44, устройство соответствует европейским стандартам СЕ, EN 60335-1.
Расшифровка маркировки R2E108-AG63-05*:
-
R – серия, вентилятор центробежный R2E108;
-
2 - количество полюсов электродвигателя;
-
E - комплектация с однофазным электродвигателем 1ф, 220В;
-
108 – типоразмер (крыльчатка/рабочее колесо диаметром 108 мм);
-
AG - код механической конструкции;
-
63 - код модификаций электрической части;
-
05 - код модификаций механической конструкции;
*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.
Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst.
Описание вентилятора R2E108-AG63-05
| Тип | R2E108-AG63-05 | |
| Мотор | M2E052-BF | |
| Фаза | 1~ | |
| Номинальное напряжение | VDC | 230 |
| Частота | Hz | 50 |
| Метод опред. данных | cн | |
| Соответствует нормативам | CE | |
| Скорость вращения | min-1 | 1850 |
| Входная мощность | W | 30 |
| Потребляемый ток | А | 0,14 |
| Конденсатор | μF | 1 |
| Напряжение конденсатора | VDB | 400 |
| Стандартный конденсатор | S0 (CE) | |
| Мин. противодавление | Pa | 0 |
| Мин. темп. окр. среды | °С | -25 |
| Макс. темп.окр. среды | °С | 85 |
Технические характеристики
| Вес | 0,8 kg |
| Размер двигателя | 108 mm |
| Типоразмер двигателя | 52 |
| Материал рабочего колеса | Листовая сталь, оцинкованная |
| Направление вращения | Справа, вид на ротор |
| Вид защиты | IP44 |
| Степень защиты | В зависимости от монтажного положения |
| Класс изоляции | B |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) |
+80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) |
-40 °C |
| Положение при монтаже | Любое |
| Отверстия для отвода конденсата | - |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) |
< 0,75 mA |
| Защита двигателя | Реле температуры (TW) выведено, изолировано от основания |
| Вывод кабеля подключения | Разл. |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам |
EN 60335-1; CE |
| Допуск | EAC, ССС |
Производительность
Габаритные размеры
Схема подключения R2E108-AG63-05
| Основные | |
|---|---|
| Производитель | Ebmpapst |
| Страна производитель | Германия |
