Вентилятор Ebm-papst R1G190-AC11-52
Вентилятор Ebm-papst R1G190-AC11-52
Вентилятор R1G190-AC11-52 относится к классу центробежных радиальных. Отличительная особенность данного устройства – оптимальная конструкция без кожуха, обеспечивающая высокое выходное давление потока воздуха. Он находит широкое применение в системах приточной и вытяжной вентиляции и кондиционирования промышленных и жилых зданий и сооружений.
Применение в его производстве технологии GreenTech EC (с интегрированной электроникой) позволяет добиться высоких показателей выходного давления потока воздуха, хорошей шумоизоляции, экономии электроэнергии, что соответствует современным экологическим требованиям.

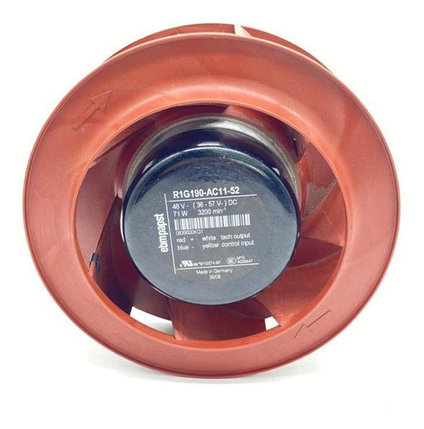

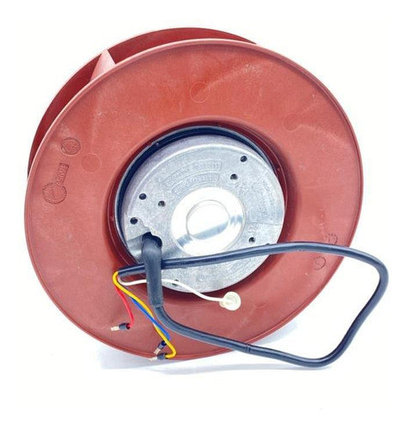

Вентилятор представляет собой рабочее колесо диаметром 190 мм. Колесо, имеющее 7 назад загнутых лопастей, насажено на вал двигателя напрямую и вращается со скоростью 3200 об/мин по часовой стрелке, если смотреть на ротор. Лопасти такого типа позволяют обойтись без спиралевидного кожуха, повысить давление воздуха и уменьшить его потери.
Принцип работы устройства: воздух через входной патрубок поступает на колесо и выходит через выпускное отверстие под углом 90 к направлению всасывания.
ЕС-двигатель M1G 074-BF работает от напряжения 48 В, потребляет мощность 71 Вт, обеспечивает производительность вентилятора 545 м3/час, уровень шума не превышает 68 дБ(А).
Температурный диапазон работы устройства (-25° С – +60° С) позволяет вентилятору качественно работать в разных климатических условиях. Минимальные размеры (диаметр корпуса 190 мм, высота 62,8 мм) и небольшой вес в 1,3 кг дают возможность экономить пространство и использовать различные варианты монтажа.
Устройство соответствует стандарту EN 60950-1, степень защиты электрооборудования IP 42.
Расшифровка маркировки R1G190-AC11-52*:
- R – серия, вентилятор центробежный R1G 190;
- 1 - количество контуров (EC электродвигателя);
- G - комплектация с EC мотором и электронным управлением вентилятора;
- 190 – типоразмер (крыльчатка/рабочее колесо диаметром 190 мм);
- AC - код механической конструкции;
- 11 - код модификаций электрической части;
- 52 - код модификаций механической конструкции;
*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.
Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst.
Описание вентилятора R1G190-AC11-52
Тип | R1G190-AC11-52 | |
Мотор | M1G074-BF | |
Номинальное напряжение | VDC | 48 |
Ном. диапазон напряжения | VDC | 36 .. 57 |
Метод опред. данных | сн | |
Скорость вращения | min-1 | 3200 |
Входная мощность | W | 71 |
Потребляемый ток | А | 1,65 |
Мин. темп. окр. среды | °С | -25 |
Макс. темп.окр. среды | °С | 60 |
Технические характеристики
Вес | 1,3 kg |
Размер двигателя | 190 mm |
Типоразмер двигателя | 74 |
Покрытие ротора | С лакокрасочным покрытием черного цвета |
Материал рабочего колеса | Пластик PA 6.6, армированный стекловолокном |
Количество лопастей | 7 |
Направление вращения | Справа, вид на ротор |
Степень защиты | IP 42 |
Класс изоляции | B |
Класс защиты от влажности | H0 — сухая внешняя среда |
Максимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) |
+80 °C |
Минимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) |
-40 °C |
Положение при монтаже | Любое |
Отверстия для отвода конденсата | - |
Режим работы | S1 |
Опора двигателя | Шарикоподшипники |
Технические характеристики | – Выход по частоте вращения – Ограничение тока э/двигателя – Плавный пуск – Управляющий вход 0-10 VDC/ШИМ |
ЕМС помехоустойчивость | Согласно EN 61000-6-2 |
ЕМС излучение помех | Согласно EN 61000-6-3 |
Защита двигателя | Защита от смены полярности и защита от блокировки |
Вывод кабеля подключения | Разл. |
Соответствие продукта стандартам |
EN 60950-1 |
Допуск | CSA C22.2 № 77; CCC; EAC; UL 1004-1 |
Производительность
Габаритные размеры
Схема подключения R1G190-AC11-52
Основные | |
---|---|
Производитель | Ebmpapst |
Страна производитель | Германия |
- Цена: Цену уточняйте
