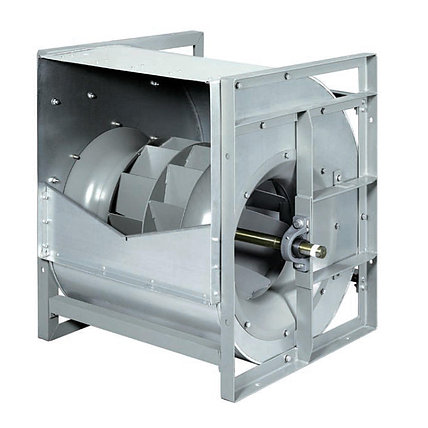

Вентиляторы серии VM SYQ, фото 2

Вентиляторы серии VM SYQ

Описание
Информация для заказа

Вентиляторы VM SYQ

Описание

Центробежные вентиляторы серии VM SYQ с загнутыми назад лопастями разработаны с использованием передовых
технологий. Серия VM SYQ включает 15 моделей, описанных в данном каталоге. Объемный расход воздуха вентиляторов
серии VM SYQ находится в диапазоне от 1000 до 120 000 м3/ч, полное давление составляет от 200 до 3000 Па. Некоторые
характерные особенности и характеристики этих вентиляторов: загнутые вперед лопасти рабочего колеса, широкий спектр
применения, высокая эффективность, низкий уровень шума и малое энергопотребление. Эти вентиляторы идеально подходят
для центральных систем кондиционирования и очистки воздуха. Они также подходят для различных других систем вентиляции.

Расшифровка маркировки вентилятора VM

Характеристики

1. Вращение

Вентиляторы серии VM SYQ имеют два направления вращения: левое (LG) и правое (RD). Если при взгляде со стороны
привода рабочее колесо вращается по часовой стрелке, то это левое вращение (LG). Если рабочее колесо вращается против
часовой стрелки, то это правое вращение (RD).

2. Положение корпуса вентилятора

Как показано на рисунке 1, вентиляторы серии VM SYQ могут быть выполнены с четырьмя направлениями нагнетания воздуха:
0°, 90°, 180° и 270°.

3. Тип конструкции.

Как показано на рисунке 2, вентиляторы серии VM SYQ можно разделить на категории L, R, K и категории R2, K2.

Конструкция изделия

Основными элементами конструкции вентиляторов серии VM SYD являются корпус, рабочее колесо, рама,
подшипник и вал. Дополнительным элементом является выходной фланец.
Корпус
Корпус изготовлен из горячеоцинкованного стального листа. Боковые части вентилятора содержат впускные
конфузоры, которые разработаны с учетом наилучшей аэродинамики для условий максимального притока воздуха.
Спиральный корпус крепится к боковым частям с помощью точечной сварки или фальцевых («питтсбургских»)
швов.
Рабочее колесо
Рабочее колесо с загнутыми вперед лопастями изготовлено из  высококачественного стального листа горячего
цинкования с улучшенным аэродинамическим профилем для достижения наивысшей эффективности и
минимального уровня шума. Рабочее колесо закреплено на средней дисковой пластине и на торцевом кольце
с помощью клепальных захватов. Колесо изготовлено с высоким запасом прочности, оно выдерживает длительную
эксплуатацию с максимальной мощностью. Все рабочие колеса прошли балансировку и соответствуют
требованиям ГОСТ 31350-2007.
Рама
Рамы для конструкций типа L и R изготовлены из оцинкованных стальных уголков. Резка и гибка деталей рамы
осуществляется с помощью профессиональных инструментов с целью обеспечить высокую точность и жесткость
Рамы для конструкций типа K свариваются из стальных уголков и листов, затем на них наносится полиэфирное
покрытие  Опоры подшипников обрабатываются для обеспечения правильной установки и совмещения
подшипников.
Подшипники
В вентиляторах серии VM SYD используются высококачественные шариковые подшипники. Они выбраны с
целью сведения к минимуму уровня шума. У вентиляторов типов R и L подшипники установлены на кронштейнах
с противоударной шайбой. Подшипники заправлены смазкой на заводе и герметизированы. Они самоцентрируются
и не требуют обслуживания. Вентиляторы типа K поставляются с подшипниками эксцентрикового вала. Расчетный
срок службы подшипников (L10) составляет более 100 000 часов.
Вал
Валы изготовлены из прутков низколегированной углеродистой стали марки 40 Cr. с последующей
термообработкой. Валы выполнены с высокой точностью и проходят тщательную проверку для обеспечения точной
посадки. Каждый вал обтачивают, шлифуют и полируют. После сборки на них наносится специальное покрытие для
обеспечения коррозионной стойкости. Размер вала рассчитан так, чтобы первая критическая скорость вращения не
менее чем в 1,4 раза превышала максимальную рабочую скорость вращения вентилятора.
Фланец
Выходной фланец изготовлен из оцинкованной стали. Соединения фланцевых компонентов со спиральным
корпусом выполнены с использованием бессварочного процесса TOX. Данный процесс позволяет сохранить
хороший внешний вид фланца и одновременно обеспечить достаточную  прочность и жесткость.

Типы вентиляторов серии VM SYQ









  • Цена: Цену уточняйте
