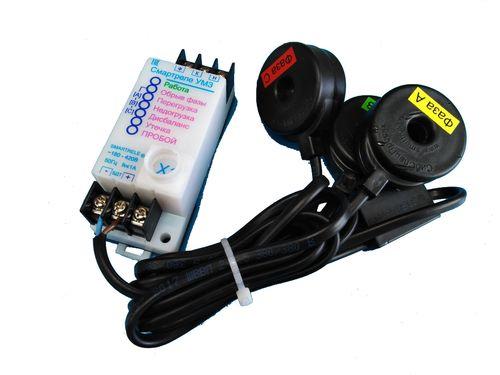

Смартреле УМЗ

Реле мониторинга и защиты Смартреле УМЗ, ТУ 3425-001-79200647-2014

Реле предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 или 60 Гц номинальным напряжением 230/400 или 400/690 В для их защиты от аварийных режимов работы. При косвенном подключении через дополнительные трансформаторы тока реле могут использоваться в электрических сетях на любое напряжение. Также реле обеспечивает мониторинг работы электродвигателя, регистрацию режимов и событий, накопление статистических данных о работе электродвигателей и агрегатов на их основе. Реле обеспечивает передачу накопленных данных и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени.

Реле контролирует работу электродвигателя и осуществляет его защитное отключение при возникновении следующих аварийных режимов:

1. перегрузке по току (трехуровневая защита);
2. недогрузке по току (холостом ходе);
3. неполнофазном режиме работы;
4. превышении допустимого дисбаланса токов;
5. замыкании обмоток электродвигателя на землю.

Реле обеспечивает дополнительные защиты следующих видов:

1. предпусковой контроль изоляции обмоток относительно земли, запрет на включение электродвигателя при снижении сопротивления изоляции ниже 360 кОм;
2. блокировку включения электродвигателя с целью предотвращения частых пусков;
3. задержку перезапуска электродвигателя при перерывах электроснабжения с целью предотвращения перегрузок сети.

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь контактора или автоматического выключателя.

Реле изготавливается девяти номиналов: 2.5, 5, 12.5, 25, 50, 125, 250, 500 и 1250, соответствующих пределу уставки номинального тока в амперах.

Технические характеристики

Внимание!
При подборе номинала прибора защиты под Ваш электродвигатель необходимо руководствоваться значениями колонок таблицы - "Пределы регулирования по току перегрузки Inom". Таким образом, чтобы номинальный ток Вашего электродвигателя укладывался и был максимально приближен к диапазону приведенному в данных столбцах. Не следует выбирать номинал на границах диапазона, а также со значительным запасом по регулированию уставки. Например: для электродвигателя с номинальным током Inom=90А необходимо выбрать прибор с номиналом 125 (Смартреле УМЗ-125), тогда как для электродвигателя с номинальным током Inom=120А будет более целесообразным выбрать прибор с номиналом 250 (Смартреле УМЗ-250). Не следует ,к примеру, для электродвигателей с номинальным током Inom=5 выбирать прибор "с запасом", например Смартреле УМЗ-50, в этом случае максимально корректно будет работать прибор Смартреле УМЗ-12.5. Напоминаем, что упрощенная формула вычисления номинального тока (Inom) трехфазного асинхронного электродвигателя по номинальной мощности (Pnom) равна : Inom=Pnom*2.

• Исполнительный контакт реле коммутирует электрическую цепь переменного тока от 0.01 до 1 А при напряжении до 450 В, допускается перегрузка до 20 А в течение времени не более 0.5 сек;
• Питание реле осуществляется от сети переменного тока напряжением в пределах от 180 до 460 В частотой (50 ± 2) Гц;
• Мощность, потребляемая  реле от сети, - не более 0.6 Вт;
• Габаритные размеры реле – не более 42 х 35 х 95 мм (без датчиков тока);
• Длина кабеля от реле до датчиков тока (вариант с разъемным соединением датчиков) – 800 ± 50 мм (допустимо наращивать до 20 м);
• Изготавливается в исполнении УХЛ категории 3 по ГОСТ; 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40° С при относительной влажности до 98% при 25° С.;
• Средний срок службы - не менее 5 лет.
