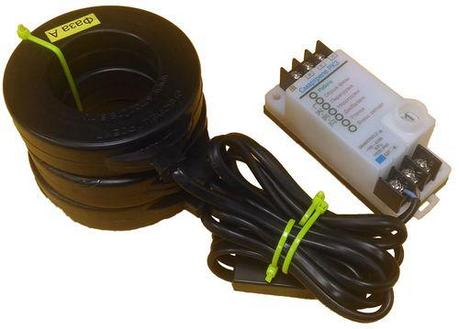

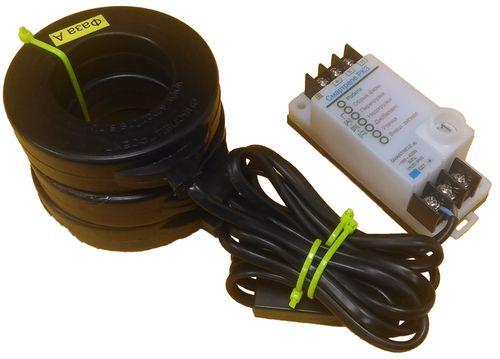

Смартреле РКЗ

Реле контроля и защиты Смартреле РКЗ, ТУ 3425-001-79200647-2014

Реле предназначено для установки в цепях питания трёхфазных электроустановок (электродвигателей, трансформаторов и других ответственных агрегатов) с целью повышении их надежности и увеличения срока службы. Реле осуществляет контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов работы отключает ее.

Отключение происходит в следующих аварийных ситуациях:

• при перегрузке по току;
• при недогрузке по току;
• при недопустимом перекосе фаз по току;
• при обрыве любой фазы.

Защитное отключение осуществляется путем размыкания цепи управления электромагнитного пускателя (контактора).

Прибор является первым представителем серии, подготовленным к серийному производству. Его разработка является результатом модернизации известных на рынке более 25 лет приборов защиты «Реле контроля и защиты РКЗ, РКЗМ» различных модификаций. В новой разработке удалось устранить некоторые недостатки и реализовать новые технические решения. В частности, ограниченный диапазон токов и отсутствие зоны контроля перегрузок является основным недостатком всех выпускаемых различными производителями модификаций РКЗ (-И,-ИМ, -ИВ, -Д -R, -I, -II, -III). Расширенный диапазон токов позволил реализовать в приборе Смартреле РКЗ зависимую характеристику времени защитного отключения от кратности токовой перегрузки, что значительно повысило эффективность защиты. Встроенный предпусковой контроль изоляции (утечки на землю) в Смартреле РКЗ не требует использования дополнительных модулей. Разъемное соединение датчиков тока с блоком прибора, которое обеспечивается всего одной парой винтовых зажимов создает удобство при монтаже и эксплуатации прибора.
