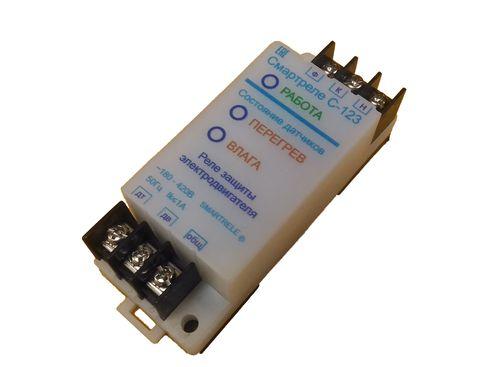

Смартреле С-123

Реле защиты электродвигателя С-123, ТУ 3425-001-79200647-2014

Реле предназначено:

• для защитного отключения электродвигателя при перегреве его обмоток выше допустимой температуры;
• для защитного отключения электродвигателя при попадании воды в его корпус.

Защитное отключение осуществляется путем размыкания управляющего (симисторного) контакта реле, включаемого в цепь электромагнитного пускателя управления электродвигателем.

Реле работает совместно с датчиками температуры и влаги, установленными в электродвигателе.

Реле работает совместно с другими приборами защиты серии Смартреле и предназначено для расширения их функциональных возможностей.

Технические характеристики

• Тип датчика температуры: РТС — резистор (позистор), гальванически развязанный от обмоток и корпуса электродвигателя.
• Пороговое сопротивление датчика для перехода реле в состояние «Перегрев» — 2,7 Ком (гистерезис 30%).
• Тип датчика влажности: кондуктометрический.
• Пороговое сопротивление датчика для перехода реле в состояние «Влага» — 100 Ком (гистерезис 30%).
• Питание реле осуществляется от сети переменного тока напряжением 180-420 В, частотой (50 ± 2) Гц
• Реле коммутирует электрическую цепь переменного тока не более 1А при напряжении до 420 В.
• Диапазон рабочих температур от –40 до +55° С при относительной влажности до 95%.
• Мощность, потребляемая от сети – не более 0.5 Вт
• Габаритные размеры реле – не более 35 х 95 х 33 мм
• Масса реле – не более 65 гр.
• Средний срок службы - не менее 10 лет
