Смартреле РТЗЭ

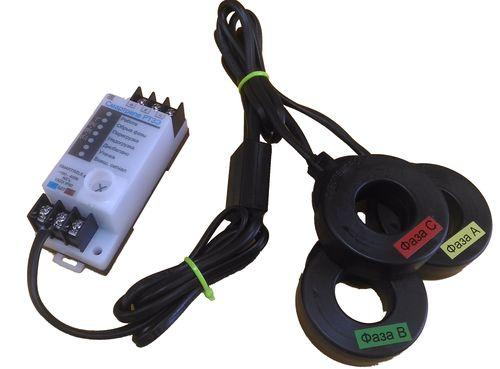

Реле токовой защиты электродвигателя Смартреле РТЗЭ, ТУ 3425-001-79200647-2014
Реле предназначены для установки в цепях питания трехфазных электродвигателей переменного тока промышленной частоты 50 Гц напряжением 220/380 В с целью повышения их надежности и увеличения срока службы. При косвенном подключении через трансформаторы тока реле РТЗЭ-2.5, РТЗЭ-5 могут использоваться в линиях на любое напряжение. Реле осуществляет контроль токов в трех фазах электродвигателя и при выявлении недопустимых режимов отключает его.
Отключение происходит в следующих аварийных ситуациях:
- при перегрузке по току;
- при недогрузке по току;
- при неполнофазном режиме работы (обрыве фазы);
- при недопустимом перекосе фаз по току.
Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь исполнительного контактора или автоматического выключателя.
Прибор является усовершенствованным аналогом широко распространенных на рынке приборов защиты серии «Реле токовой защиты РТЗЭ РТЗЭ-С».
Подготовлены к выпуску три модификации прибора:
- Смартреле РТЗЭ — аналог реле РТЗЭ (без встроенных часов / календаря)
- Смартреле РТЗЭ-С — аналог реле РТЗЭ с регистрацией даты и времени аварийных отключений, счетчиком наработки электродвигателя
- Смартреле РТЗЭ-М - аналог реле РТЗЭ с регистрацией даты и времени аварийных отключений, счетчиком наработки электродвигателя и функцией контроля замыкания обмоток электродвигателя на землю
Прибор обладает следующими преимуществами в сравнении с обычным РТЗЭ:
- Расширенный диапазон токов позволил реализовать в приборе Смартреле РТЗЭ зависимую характеристику времени защитного отключения от кратности токовой перегрузки, что значительно повысило эффективность защиты
- Встроенный предпусковой контроль изоляции (утечки на землю) в Смартреле РТЗЭ не требует использования дополнительных модулей
- Разъемное соединение датчиков тока с блоком прибора, которое обеспечивается всего одной парой винтовых зажимов создает удобство при монтаже и эксплуатации прибора
Реле обеспечивает:
- регулирование уставок максимального Imax, минимального Imin тока и дисбаланса токов Dmax электродвигателя;
- регулирование уставок задержки срабатывания защитного отключения Tmax, блокировки срабатывания защит при пуске Tп, задержки на включение при перерывах электроснабжения Tсз, задержки на автоматический повторный пуск Tпв с программируемым числом попыток повторного пуска Nпв;
- индикацию причины аварийного отключения ;
- регистрацию пускового тока Iп и времени выхода на режим Tв контролируемого электродвигателя;
- сохранение в памяти информации о количестве нормальных и аварийных отключений электродвигателя, а также контролируемых токов и причины аварии на момент аварийного отключения (восемь последних по времени аварийных отключений).
Реле изготавливается девяти номиналов: 2.5, 5, 12,5, 25, 50, 125, 250, 500 и 1250, соответствующих пределам уставок по току в амперах.
Технические характеристики
Пределы контролируемых токов при относительной погрешности не более 5% | Пределы регулирования режимных уставок по току перегрузки Imax, недогрузки Imin , дисбалансу токов Dmax и току предупредительной сигнализации Iпс | Габаритные размеры датчиков тока | Масса реле | ||||||
Номинал | от (А) | до (А) | от (А) | до (А) | шаг (А) | внутр (мм) | внеш (мм) | высота (мм) | не более (кг) |
Смартреле РТЗЭ-2.5 | 0 | 20 | 0.2 | 2.5 | 0.01 | 10 | 40 | 15 | 0.25 |
Смартреле РТЗЭ-5 | 0 | 40 | 0.4 | 5 | 0.02 | 10 | 40 | 15 | 0.25 |
Смартреле РТЗЭ-12.5 | 0 | 100 | 1 | 12.5 | 0.1 | 10 | 40 | 15 | 0.25 |
Смартреле РТЗЭ-25 | 0 | 200 | 2 | 25 | 0.1 | 24 | 54 | 18 | 0.35 |
Смартреле РТЗЭ-50 | 0 | 400 | 4 | 50 | 0.2 | 24 | 54 | 18 | 0.35 |
Смартреле РТЗЭ-125 | 0 | 1000 | 10 | 125 | 1 | 24 | 54 | 18 | 0.35 |
Смартреле РТЗЭ-250 | 0 | 2000 | 20 | 250 | 1 | 42 | 76 | 20 | 0.55 |
Смартреле РТЗЭ-500 | 0 | 4000 | 40 | 500 | 2 | 42 | 76 | 20 | 0.55 |
Смартреле РТЗЭ-1250 | 0 | 10 000 | 100 | 1250 | 5 | 65 | 112 | 22 | 0.95 |
- Управляющий контакт реле коммутирует электрическую цепь переменного тока от 0.01 до 1 А при напряжении до 420 В. Контакт работает на размыкание цепи при аварийном отключении;
- Питание реле осуществляется от сети переменного тока напряжением в пределах от 180 до 420 В частотой (50±2) Гц.;
- Мощность, потребляемая реле от сети - не более 0.6 Вт.;
- Габаритные размеры реле - не более 35х95х42 мм;
- Длина шнура от корпуса реле до датчиков 80±5 см;
- Реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40 град.С при относительной влажности до 98% при 25 град.С.;
- Степень защиты корпуса реле - IP60;
- Средний срок службы реле - не менее 5 лет.
