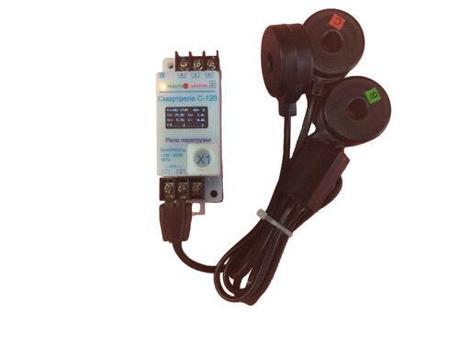

Смартреле С-120

Электронное тепловое реле, реле защиты крановых двигателей, Смартреле С-120, ТУ 3425-001-79200647-20

Электронные реле перегрузки типа Смартреле С-120 предназначены для защиты от перегрева однофазных или трехфазных электродвигателей, работающих в режимах частых пусков, повторно-кратковременных и нестационарных нагрузок. Реле позволяют эффективно защитить электродвигатель при возникновении продолжительных перегрузок, заклинивании ротора, затянутом пуске, обрыве или перекосе фаз. Время срабатывания реле имеет интегральную зависимость от величины и продолжительности токовых перегузок.

Реле предназначены для установки в системах (шкафах) управления низковольтными (0,4КВ) электродвигателями с включением магнитными пускателями (контакторами). Защитное отключение осуществляется размыканием исполнительного контакта реле, включаемого в цепь катушки управления контактора. При косвенном подключении через внешние трансформаторы тока реле могут использоваться для защиты электродвигателей на любое напряжение.

Область применения

Защита приводов крановых механизмов, работающих в кратковременных и повторно-кратковременных режимах, в том числе, с частыми пусками и электрическим торможением; Защита приводов металлургических механизмов, например, прокатных станов при неопределенности нагрузок, обусловленной разнотолщинностью обрабатываемых заготовок, изменением скорости прокатки и другими технологическими факторами; Защита электроприводов обрабатывающих станков.

Предлагаемые модификации электронных тепловых реле обладают по сравнению с традиционными тепловыми реле следующими техническими преимуществами:

• обеспечивают широкий диапазон перестройки характеристик: классы защиты Е2, Е5, Е10, Е15, Е20, Е25, Е30, Е35, Е40 ;
• обеспечивают широкий диапазон и высокую точность регулировки тока срабатывания;
• обеспечивают ускоренное срабатывание при возникновении неполнофазного режима;
• обеспечивают функции максимально-токовой защиты с широким диапазоном регулировки характеристик срабатывания;
• обеспечивают индикацию настроек реле на встроенном дисплее;
• обеспечивают индикацию теплового состояния реле и защищаемого объекта;
• обеспечивают предотвращение преждевременного пуска защищаемого объекта;
• обеспечивают подсчет и отображение на встроенном дисплее числа аварийных срабатываний;
• обеспечивают стабильность и возможность проверки защитных характеристик реле;
• обеспечивают высокую надежность и большой ресурс работы;
• обеспечивают защиту от несанкционированного изменения настроек реле;
• обеспечивают возможность включения в состав систем АСУТП потребителей (интерфейсы USB, RS-485, Ethernet);
• обеспечивают возможность наблюдения за режимами работы контролируемого электродвигателя с удаленного поста диспетчера, предупредительную сигнализацию об опасных режимах.

Реле перегрузки типа Смартреле С-120/1

Однофазное реле перегрузки, оборудовано одним датчиком тока. Изготавливается восьми номиналов в зависимости от диапазона регулировки уставки номинального тока:

Реле перегрузки типа Смартреле С-120/2

Трехфазное реле перегрузки, оборудовано тремя датчиками тока. Изготавливается восьми номиналов в зависимости от диапазона регулировки уставки номинального тока:

Технические характеристики

• габаритные размеры (без датчиков тока) - не более 35 х 95 х 42 мм.;
• масса реле - не более 100 г.;
• все модификации реле изготавливаются в исполнении УХЛ категории 3 по ГОСТ 15150-69 и предназначены для работы при температуре окружающей среды от -40 до +40 С при относительной влажности до 98% при температуре +25 С.;
• средний срок службы - не менее 10 лет.
