Смартреле РКЗМ

Реле контроля и защиты электродвигателя Смартреле РКЗМ, ТУ 3425-001-79200647-2014

Реле предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц номинальным напряжением ~230/400 или ~400/690 В для их защиты от аварийных режимов работы.
Реле осуществляет контроль токов в трех фазах питания контролируемой электроустановки и при выявлении аварийных режимов работы отключает ее.

Отключение происходит в следующих аварийных ситуациях:

• при перегрузке по току;
• при недогрузке по току;
• при неполнофазном режиме работы (обрыве фазы);
• при замыкании обмотки электродвигателя на землю;
• при недопустимом перекосе фаз по току.

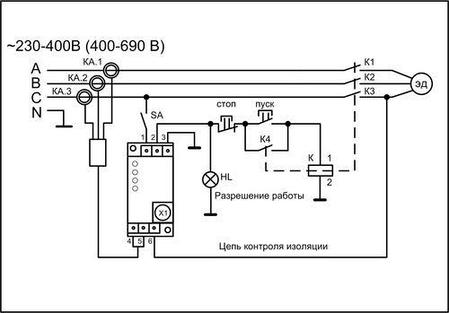

Защитное отключение осуществляется путем размыкания исполнительного контакта реле, включаемого в цепь исполнительного контактора или автоматического выключателя.

Реле обеспечивает блокировку запуска контролируемого электродвигателя при снижении сопротивления изоляции обмоток относительно земли ниже 360 КОм (предпусковой контроль).

Реле изготавливается шести номиналов: 5, 25, 50, 250, 500 и 900, соответствующих пределу уставки максимального тока в амперах.

Технические характеристики

• Управляющий контакт реле коммутирует электрическую цепь переменного тока от 0.01 до 1 А при напряжении от 180 до 460 В. Контакт  работает на размыкание цепи при аварийном отключении;
• Питание реле осуществляется от сети переменного тока напряжением в пределах от 180  до 460 В частотой (50±2) Гц.;
• Мощность, потребляемая реле от сети - не более 0.6 Вт.;
• Габаритные размеры реле - не более 35х95х42 мм;
• Длина шнура от корпуса реле до датчиков 80±5 см;
• Реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40 град.С при относительной влажности до 98% при 25 град.С.;
• Средний срок службы реле - не менее 8 лет.
