Смартреле РКЗМ-Д

Реле контроля и защиты электродвигателя Смартреле РКЗМ-Д, ТУ 3425-001-79200647-2014

Реле предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц номинальным напряжением ~230/400 или ~400/690 В для их защиты от аварийных режимов работы.
Реле осуществляет контроль токов в трех фазах питания контролируемой электроустановки и при выявлении аварийных режимов работы отключает ее.

Отключение происходит в следующих аварийных ситуациях:

• при перегрузке по току;
• при недогрузке по току;
• при неполнофазном режиме работы (обрыве фазы);
• при замыкании обмотки электродвигателя на землю;
• при недопустимом перекосе фаз по току.

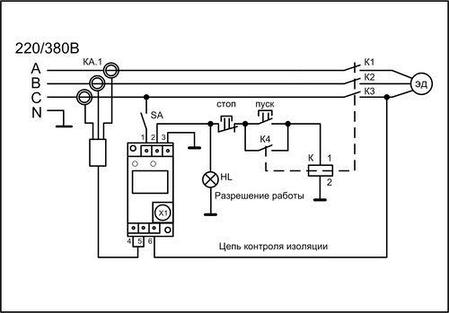

Защитное отключение осуществляется путем размыкания исполнительного контакта реле, включаемого в цепь исполнительного контактора или автоматического выключателя.

Реле обеспечивает блокировку запуска контролируемого электродвигателя при снижении сопротивления изоляции обмоток относительно земли ниже 360 КОм (предпусковой контроль).

Реле обеспечивает отображение на встроенном дисплее заданных режимных уставок и значений контролируемых токов в трех фазах питания электроустановки.

Реле изготавливается шести номиналов: 5, 25, 50, 250, 500 и 900, соответствующих пределу уставки максимального тока в амперах.

Технические характеристики

• Управляющий контакт реле коммутирует электрическую цепь переменного тока от 0.01 до 1 А при напряжении от 180 до 460 В. Контакт  работает на размыкание цепи при аварийном отключении;
• Питание реле осуществляется от сети переменного тока напряжением в пределах от 180  до 460 В частотой (50±2) Гц.;
• Мощность, потребляемая реле от сети - не более 0.6 Вт.;
• Габаритные размеры реле - не более 35х95х42 мм;
• Длина шнура от корпуса реле до датчиков 80±5 см;
• Реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40 град.С при относительной влажности до 98% при 25 град.С.;
• Средний срок службы реле - не менее 5 лет.
