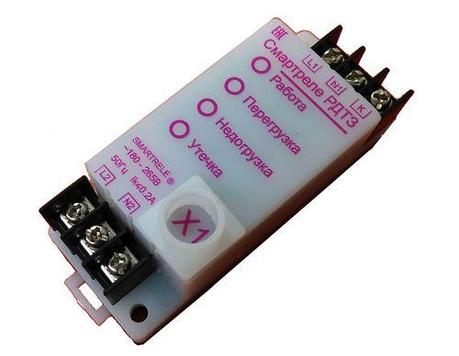

Смартреле РДТЗ

Реле дифференциальной защиты однофазных электроустановок Смартреле РДТЗ, ТУ 3425-001-79200647-2014

Реле предназначены для установки в цепях питания однофазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц номинальным напряжением 230 В с целью повышения их надежности и увеличения срока службы. 1.2 Реле осуществляет контроль токов в цепях питания электроустановки и при выявлении недопустимых режимов отключает ее. Отключение происходит в следующих аварийных ситуациях:

• при недопустимой перегрузке по току (механическая перегрузка, заклинивание механизмов);
• при недогрузке по току (холостом ходе);
• при возникновении недопустимой утечки тока внутри электроустановки на землю (попадание влаги, воды).

Защитное отключение осуществляется путем размыкания цепи управления электромагнитного пускателя (контактора).

Технические характеристики

• пределы регулирования уставки дифференциального тока отключения (тока утечки) IDmax – регулируемое в пределах от 1 до 25 mА, шаг 1 mА.;
• пределы регулирования режимных уставок по току перегрузки Imax и току недогрузки Imin от 0 до 5 А, шаг 0.02 А.;
• время задержки срабатывания защитного отключения Tmax по току перегрузки Imax, недогрузки Imin - регулируемое в пределах от 1 до 250 сек.;
• время задержки срабатывания защитного отключения при пуске электро-установки Тп - регулируемое в пределах от 1 до 250 сек.;
• число попыток автоматического повторного пуска Nпв - регулируемое в пределах от 1 до 250.;
• время задержки на автоматический повторный пуск Тпв - регулируемое в пределах от 1 до 250 сек.;
• мощность, потребляемая реле от сети - не более 0.25 Вт.;
• управляющий контакт реле коммутирует электрическую цепь переменного тока от 0.01 до 0.05 А при напряжении до 265 В. Контакт работает на размыкание цепи при аварийном отключении;
• реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -50 до +50° С при относительной влажности до 98% при температуре +25° С;
• габаритные размеры реле 35х95х42 мм;
• масса реле - не более 100 г;
• средний срок службы - не менее 8 лет;
