Смартреле МД-4

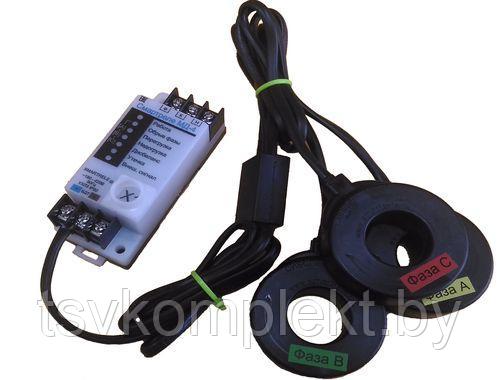

Монитор двигателя Смартреле МД-4, ТУ 3425-001-79200647-2014

Реле предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц напряжением 230/400 В для их защиты от аварийных режимов работы. При косвенном подключении через трансформаторы тока реле могут использоваться в электролиниях на любое напряжение.

Реле обеспечивает функции защиты следующих видов:

1. Трехуровневую защиту по перегрузке по току с раздельной регулировкой выдержки времени на отключение;
2. Защиту от недогрузки по току;
3. Защиту от неполнофазного режима работы;
4. Защиту от превышения допустимого дисбаланса токов;
5. Защиту от однофазных замыканий на землю;
6. Предпусковой контроль изоляции.

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь катушки управления контактора или автоматического выключателя.

Реле изготавливается девяти номиналов: 2.5, 5, 12.5, 25, 50, 125, 250, 500 и 1250, соответствующих пределу уставки номинального тока в амперах.

Функции реле могут расширяться подключением дополнительных устройств.

Для получения и анализа накопленной информации предусмотрено подключение реле к персональному компьютеру.
