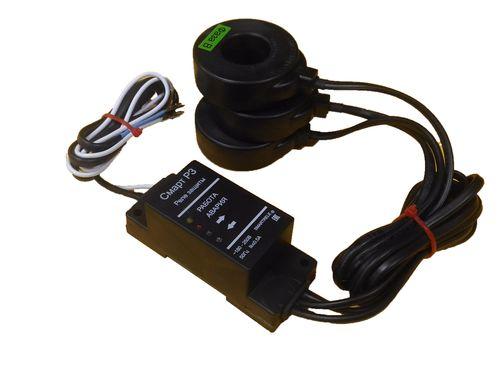

Смарт РЗ

Реле контроля и защиты Смарт РЗ, ТУ 3425-001-79200647-2014

Реле предназначено для установки в цепях питания трёхфазных электроустановок (электродвигателей, трансформаторов и других ответственных агрегатов) с целью повышении их надежности и увеличения срока службы. Реле осуществляет контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов работы отключает ее.

Отключение происходит в следующих аварийных ситуациях:

• при перегрузке по току;
• при обрыве любой фазы.

Защитное отключение осуществляется путем размыкания цепи управления электромагнитного пускателя (контактора).

Реле изготавливается двух номиналов: 5 и 25 соответствующих пределам уставок по току в амперах.

Дополнительные устройства (поставляются по требованию): Пульты управления ПУ-02Л

Технические характеристики

• Питание реле осуществляется от сети переменного тока напряжением 180-265 В, частотой (50 ± 2) Гц
• Реле коммутирует электрическую цепь переменного тока от 0,005 до 0.5А при напряжении от 180 до 265 В
• Реле сохраняет в памяти значения контролируемых токов и причину последнего по времени аварийного отключения
• Реле регистрирует и сохраняет в памяти неограниченное время информацию о количестве и причинах аварийных отключений.
• Реле имеет режим автоматического сброса защиты через заданный интервал времени
• Реле имеет режим автоматического отключения электроустановки через заданный интервал времени.
• Реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от –40 до +40° С при относительной влажности до 95%.
• Мощность, потребляемая от сети – не более 0.25 Вт
• Габаритные размеры реле – не более 35 х 95 х 33 мм
• Средний срок службы - не менее 8 лет
