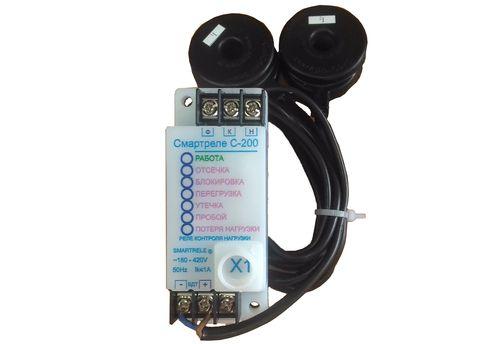

Смартреле С-200

Реле контроля нагрузки С-200, ТУ 3425-001-79200647-2014

Реле предназначено для установки в цепях питания однофазных электроустановок с питанием от сети переменного тока промышленной частоты 50 Гц номинальным напряжением 220 (230) или 380 (400)В для защиты от аварийных режимов работы.

Реле контролирует работу электроустановки и осуществляет ее защитное отключение (или запрещает включение) при обнаружении неисправностей или возникновении аварийных режимов:

• перегрузке по току (трехуровневая защита: перегрузка электродвигателей, заклинивание приводимых механизмов, пробой, короткое замыкание);
• недогрузке по току (потеря нагрузки, холостой ход электродвигателей);
• обрыве в цепи нагрузки;
• обнаружении внутренних утечек тока;
• замыкании внутренних цепей электроустановки на землю.

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа реле, включаемого в цепь силового контактора или автоматического выключателя.

Реле обеспечивает запись во внутренней энергонезависимой памяти в реальном времени протокола работы контролируемой электроустановки, осциллограммы аварийных режимов, учет времени наработки, числа нормальных и аварийных отключений и ряд других параметров.

Изготавливается девяти номиналов: 2.5, 5, 12.5, 25, 50, 125, 250, 500 и 1250, соответствующих пределу уставки номинального тока электроустановки в амперах.

Технические характеристики

• питание реле осуществляется от сети переменного тока напряжением от 180 до 450 В частотой 50 Гц;
• исполнительный контакт реле коммутирует электрическую цепь переменного тока от 0,01 до 1 А при напряжении до 450 В;
• реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40° С при относительной влажности до 98% при температуре +25° С;
• габаритные размеры реле 95х35х42 мм;
• средний срок службы - не менее 5 лет;
