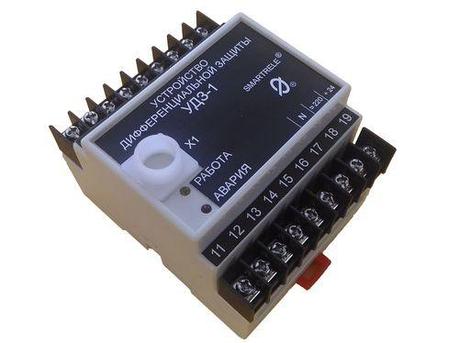

Смартреле УДЗ-1

Устройство дифференциальной токовой защиты Смартреле УДЗ-1, ТУ 3425-001-79200647-2014

Устройство предназначено для установки в цепях питания трёхфазных электроустановок (электродвигателей, трансформаторов и других ответственных агрегатов) для их аварийного отключения при возникновении внутренних повреждений.

Принцип действия устройства основан на сравнении величин токов в начале и в конце защищаемого участка электрической сети.

Устройство является трехфазным прибором защиты, срабатывающим по действующим значениям дифференциальных токов в трех фазах контролируемой электроустановки. Команда на отключение выдается в виде переключения перекидного релейного контакта устройства.

Устройство является 2-х ступенчатым прибором. Первая ступень — дифференциальная отсечка без выдержки времени (ДО), вторая ступень — чувствительная дифференциальная защита с регулируемой выдержкой времени (ДТЗ).

Технические характеристики

• пределы контролируемых дифференциальных токов в каждой из трёх фаз электроустановки - от 0,1 до 12.5 А;
• пределы регулирования режимных уставок срабатывания устройства ( Iдо для ДО и Iдтз для ДТЗ) - от 0,1 до 10 А, шаг 0,1 А;
• время задержки срабатывания (для ДО) — не более 0,05 сек при двукратном значении дифференциального тока относительно уставки Iдо;
• время задержки срабатывания (для ДТЗ) — в соответствии со значением уставки Тдтз, регулируемой в пределах от 0,1 до 5 сек. с шагом 0,1 сек.;
• питание устройства осуществляется от сети переменного (частотой (50±2) Гц) или постоянного тока напряжением в пределах от 100 до 240 B или от источника постоянного тока напряжением 24 В;
• устройство коммутирует выходными контактами электрическую цепь переменного или постоянного тока от 0,01 до 5А при напряжении до 240 В;
• реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40° С при относительной влажности до 95% при температуре +25° С;
• габаритные размеры реле 70х95х65 мм;
• масса реле - не более 500 г;
• средний срок службы - не менее 10 лет;
