Смартреле МД-2
Монитор двигателя Смартреле МД-2, ТУ 3425-001-79200647-2014
Реле предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц напряжением 230/400 или 400/690 В для их защиты от аварийных режимов работы. При косвенном подключении через трансформаторы тока реле могут использоваться в электролиниях на любое напряжение.
Реле обеспечивает функции защиты следующих видов:
- Трехуровневую защиту по перегрузке по току с раздельной регулировкой выдержки времени на отключение;
- Защиту от недогрузки по току;
- Защиту от неполнофазного режима работы;
- Защиту от превышения допустимого дисбаланса токов;
- Предпусковой контроль изоляции.

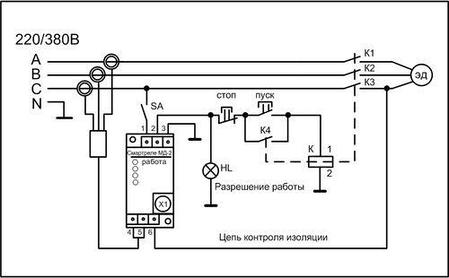

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь катушки управления контактора или автоматического выключателя.
Реле изготавливается девяти номиналов: 2.5, 5, 12.5, 25, 50, 125, 250, 500 и 1250, соответствующих пределу уставки номинального тока в амперах.
Функции реле могут расширяться подключением дополнительных устройств.
Для получения и анализа накопленной информации предусмотрено подключение реле к персональному компьютеру.
Реле обеспечивает накопление и сохранение во внутренней энергонезависимой памяти:
- Графиков действующих значений токов (до 4 шт.) в фазах электродвигателя при запуске в интервале до 100 сек;
- Графиков действующих значений токов (до 8 шт.) в фазах электродвигателя на момент аварийного отключения в интервале до 10 сек;
- Информации о запусках, нормальных и аварийных отключениях электродвигателя, перерывах и отключениях электроснабжения с фиксацией даты и времени соответствующих событий и ряд других параметров.
Технические характеристики
Пределы контролируемых токов | Пределы регулирования режимных уставок по току отсечки Iо | Пределы регулирования режимных уставок по току максимальной защиты Imax | Пределы регулирования режимных уставок по току перегрузки Inom, недогрузки Imin , дисбалансу токов Dmax и току предупредительной сигнализации Iпс | Габаритные размеры датчиков тока | Масса реле | |||||||
Номинал | от (А) | до (А) | от (А) | до (А) | от (А) | до (А) | от (А) | до (А) | внутр (мм) | внеш (мм) | высота (мм) | не более (кг) |
Смартреле МД-2-2.5 | 0 | 20 | 0 | 12.5 | 0 | 5 | 0.2 | 2.5 | 10 | 40 | 15 | 0.25 |
Смартреле МД-2-5 | 0 | 40 | 0 | 25 | 0 | 10 | 0.4 | 5 | 10 | 40 | 15 | 0.25 |
Смартреле МД-2-12.5 | 0 | 100 | 0 | 62.5 | 0 | 25 | 1 | 12.5 | 10 | 40 | 15 | 0.25 |
Смартреле МД-2-25 | 0 | 200 | 0 | 125 | 0 | 50 | 2 | 25 | 24 | 54 | 18 | 0.35 |
Смартреле МД-2-50 | 0 | 400 | 0 | 250 | 0 | 100 | 4 | 50 | 24 | 54 | 18 | 0.35 |
Смартреле МД-2-125 | 0 | 1000 | 0 | 625 | 0 | 250 | 10 | 125 | 24 | 54 | 18 | 0.35 |
Смартреле МД-2-250 | 0 | 2000 | 0 | 1250 | 0 | 500 | 20 | 250 | 42 | 76 | 20 | 0.55 |
Смартреле МД-2-500 | 0 | 4000 | 0 | 2500 | 0 | 1000 | 40 | 500 | 42 | 76 | 20 | 0.55 |
Смартреле МД-2-1250 | 0 | 10000 | 0 | 6250 | 0 | 2500 | 100 | 1250 | 65 | 112 | 22 | 0.95 |
Внимание!
При подборе номинала прибора защиты под Ваш электродвигатель необходимо руководствоваться значениями колонок таблицы - "Пределы регулирования режимных уставок по току перегрузки Inom". Таким образом, чтобы номинальный ток Вашего электродвигателя укладывался и был максимально приближен к диапазону приведенному в данных столбцах. Не следует выбирать номинал на границах диапазона, а также со значительным запасом по регулированию уставки. Например: для электродвигателя с номинальным током Inom=90А необходимо выбрать прибор с номиналом 125 (Смартреле МД-2-125), тогда как для электродвигателя с номинальным током Inom=120А будет более целесообразным выбрать прибор с номиналом 250 (Смартреле МД-2-250). Не следует ,к примеру, для электродвигателей с номинальным током Inom=5 выбирать прибор "с запасом", например Смартреле МД-2-50, в этом случае максимально корректно будет работать прибор Смартреле МД-2-12.5. Напоминаем, что упрощенная формула вычисления номинального тока (Inom) трехфазного асинхронного электродвигателя по номинальной мощности (Pnom) равна : Inom=Pnom*2.
Важное дополнение!
Если Вы планируете использовать защитное отключение по току отсечки Io для Вашей электроустановки, то необходимо учитывать величину пускового тока Вашего электродвигателя. Обычно составляет 5-8 крат от номинального тока Inom. В этом случае при выборе номинала прибора необходимо обратить внимание, чтобы величина пускового тока Вашего электродвигателя не превышала предельное значение регулирования уставки защитного отключения по току отсечки Io, выбранного Вами номинала прибора, в противном случае следует выбрать следующий номинал.
- Управляющий контакт реле коммутирует электрическую цепь переменного тока от 0.01 до 1 А при напряжении до 460 В, допускаетcя перегрузка до 25 А в течение времени не более 0.5 сек;
- Питание реле осуществляется от сети переменного тока напряжением в пределах от 180 до 460 В частотой (50 ± 2) Гц;
- Мощность, потребляемая реле от сети, - не более 0.6 Вт;
- Габаритные размеры реле – не более 42 х 35 х 92 мм (без датчиков тока);
- Длина кабеля от реле до датчиков тока (вариант с разъемным соединением датчиков) – 1100 ± 100 мм (допустимо наращивать до 20 м);
- Изготавливается в исполнении УХЛ категории 3 по ГОСТ; 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40° С при относительной влажности до 98% при 25° С.;
- Средний срок службы - не менее 5 лет.
- Цена: Цену уточняйте
