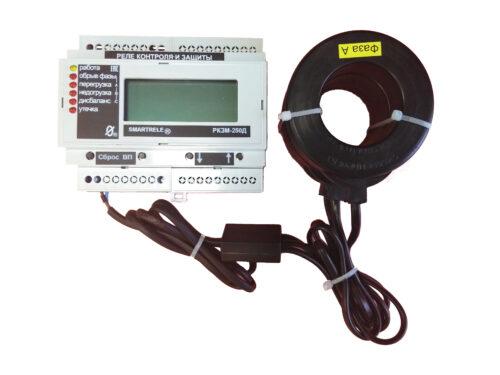

Реле контроля и защиты РКЗМ-Д

Реле контроля и защиты РКЗМ-Д, ТУ 3425-005-79200647-2008

Реле предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц напряжением 220/380 В для повышения их надежности и увеличения срока службы. Реле осуществляет непрерывный контроль режима работы по току потребления электроустановки (ЭУ) и осуществляет ее защитное отключение при возникновении аварийных режимов работы. Защитное отключение осуществляется путем размыкания цепи управления электромагнитного пускателя (контактора).

Реле обеспечивает функции защиты следующих видов:

• защиту от перегрузки по току;
• защиту от недогрузки по току;
• защиту от неполнофазного режима работы;
• защиту от превышения допустимого дисбаланса токов;

Реле поставляется взамен ранее разработанных реле типа РКЗ (-И, -ИМ, -ИВ), РКЗМ (-I, -II, -III, -Д, -R), аналогично им по функциональным и техническим характеристикам, но обладают следующими техническими отличиями:

• наличием встроенного дисплея и кнопок управления, что обеспечивает возможность программирования уставок защиты без использования внешнего пульта управления;
• наличием встроенной функция предпускового контроля сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня 500 кОм.;
• расширенным диапазоном контролируемых токов, что позволяет более достоверно определять причину аварийных отключений;
• наличием токо-зависимой характеристики защитного отключения при перегрузке, что способствует повышению эффективности защиты;
• возможностью выпуска со встроенными интерфейсами USB и RS-485.

Реле изготавливается шести номиналов: 5, 25, 50, 250, 500 и 900, соответствующих пределу контролируемых токов в амперах.

Реле обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов.

Технические характеристики

• Питание реле осуществляется от сети переменного тока напряжением в пределах от 180 до 420 В частотой (50 ± 2) Гц;
• Мощность, потребляемая  реле от сети, - не более 3 Вт;
• Габаритные размеры реле – не более 106 х 95 х 88 мм;
• Изготавливается в исполнении УХЛ категории 3 по ГОСТ; 15150 и предназначено для работы при температуре окружающей среды от минус 20 до +40° С при относительной влажности до 95% при 25° С.;
• Средний срок службы - 8 лет.
