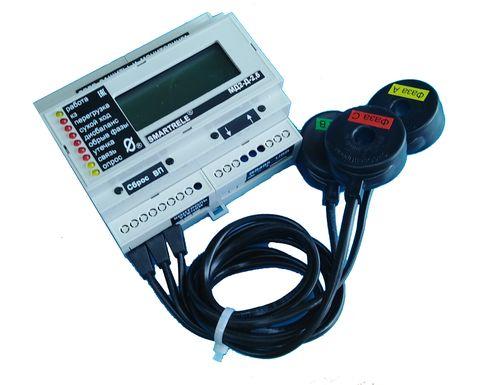

Реле токовой защиты и мониторинга МД2-Д

Реле токовой защиты и мониторинга МД2-Д, ТУ 3425-002-79200647-2012

Реле предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц напряжением 220/380 В для повышения их надежности и увеличения срока службы. При косвенном подключении через трансформаторы тока реле могут использоваться в электролиниях на любое напряжение. Реле осуществляет непрерывный контроль режима работы по току потребления электроустановки (ЭУ) и осуществляет ее защитное отключение при возникновении аварийных режимов работы. Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь управляющего контактора или автоматического выключателя.

Реле обеспечивает функции защиты следующих видов:

• трехуровневую защиту от перегрузки по току с раздельной регулировкой по каждому уровню выдержки времени на отключение, в том числе по току отсечки;
• защиту от недогрузки по току;
• защиту от неполнофазного режима работы;
• защиту от превышения допустимого дисбаланса токов;
• защиту от частых пусков.

Реле обеспечивает следующие дополнительные сервисные функции:

• регистрацию даты, времени и контролируемых режимов на момент аварийного отключения ЭУ, причины отключения;
• сохранение во внутренней энергонезависимой памяти информации о количестве аварийных и нормальных отключений, введенных уставках, протоколов событий;
• учет наработки ЭУ с заданной даты;
• работу в автоматизированных системах сбора данных и телеуправления, выпускается в двух модификациях:
  1. встроенный интерфейс USB и RS-485;
  2. встроенный интерфейс Ethernet;
• индикацию токов контролируемой ЭУ на дисплее реле;
• возможность программирования уставок защиты c клавиатуры реле.

Встроенная функция предпускового контроля обеспечивает блокировку запуска ЭУ при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня 500 кОм.

Реле изготавливается девяти номиналов: 2.5, 5, 12.5, 25, 50, 250, 250, 500 и 1250, соответствующих пределу уставки номинального тока ЭУ в амперах.

Технические характеристики

• Время задержки срабатывания защитного отключения Tо по току отсечки Iо - регулируемое в пределах от 0 до 0.5 сек. с шагом 0.05 сек. Погрешность задержки срабатывания защитного отключения по току отсечки – не более +0.03 сек;
• Время задержки срабатывания защитного отключения Tmax по току по току максимальной защиты Imax - регулируемое в пределах от 0.5 до 60 сек. с шагом 0.5 сек;
• Время задержки срабатывания защитного отключения Tnom по току перегрузки Inom, недогрузки Imin , дисбалансу токов Dmax и току предупредительной сигнализации Iпс - регулируемое в пределах от 1 до 250 сек. с шагом 1 сек;
• Время задержки срабатывания защитного отключения при пуске электродвигателя Тп - регулируемое в пределах от 1 до 250 сек. с шагом 1 сек;
• Время задержки срабатывания защитного отключения при обрыве фазы фиксировано и составляет 3 сек;
• Время задержки включения при перерыве электроснабжения  электродвигателя Тсз - регулируемое в пределах от 1 до 250 сек. с шагом  1 сек;
• Время задержки на автоматический повторный пуск Тпв - регулируемое в пределах от 1сек. до 180 минут;
• Число попыток  автоматического повторного пуска Nпв - регулируемое в пределах от 1 до 250;
• Управляющий контакт реле коммутирует электрическую цепь переменного тока от 0.01 до 5 А при напряжении 250 В;
• Питание реле осуществляется от сети переменного тока напряжением в пределах от 180 до 420 В частотой (50 ± 2) Гц, или от источника постоянного напряжения (задается потребителем).
• Мощность, потребляемая  реле от сети, - не более 3 Вт;
• Габаритные размеры реле – не более 106 х 95 х 88 мм;
• Изготавливается в исполнении УХЛ категории 3 по ГОСТ; 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40° С при относительной влажности до 98% при 25° С. (По желанию потребителя температурный диапазон может быть увеличен);
• Средний срок службы - не менее 5 лет.
