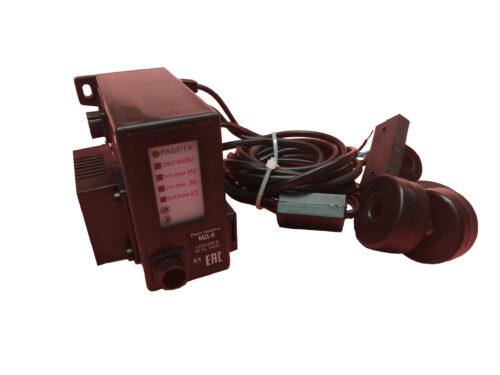

Реле защиты и мониторинга МД-8

Реле защиты и мониторинга МД-8, ТУ 3425-009-79200647-2009

Реле предназначено для установки в цепях питания высоковольтных трехфазных электродвигателей переменного тока промышленной частоты 50 Гц для повышения их надежности и увеличения срока службы.

Реле обеспечивает защитное отключение контролируемого электродвигателя при возникновении следующих аварийных ситуаций:

• при перегрузке по току (трехуровневая защита с раздельной регулировкой выдержки времени на отключение по каждому уровню;
• при недогрузке по току;
• при неполнофазном режиме работы;
• при превышении допустимого дисбаланса токов;
• при однофазных замыканиях на землю в питающей сети.

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа реле, включаемого в цепь контактора или автоматического выключателя.

Реле имеет функции накопления и записи истории работы электроустановки во внутренней энергонезависимой памяти и на съемной карте памяти формата micro SD:

• ведение протокола событий, протокола аварийных отключений с регистрацией даты и времени событий;
• накопление в памяти статистической информации в виде суточных графиков среднечасовых нагрузок в контролируемой сети;
• непрерывную запись с интервалом 0.25 сек. значений токов в контролируемой сети на съемную карту памяти micro SD с возможностью последующей обработки накопленной информации с помощью сервисной программы на ПК.

• Управляющий контакт реле коммутирует электрическую цепь переменного тока от 0.02 до 2 А при напряжении до 420 В, допускаетcя перегрузка до 25 А в течение времени не более 0.5 сек;
• Питание реле осуществляется от сети переменного тока напряжением в пределах от 100 до 250 В частотой (50 ± 2) Гц или от сети постоянного тока напряжением от 100 до 250 В;
• Мощность, потребляемая реле от сети, - не более 5 Вт;
• Габаритные размеры реле – не более 70 х 80 х 105 мм (без датчиков тока);
• Длина кабеля от реле до датчиков тока (вариант с разъемным соединением датчиков) – 1100 ± 100 мм (допустимо наращивать до 20 м);
• Изготавливается в исполнении УХЛ категории 3 по ГОСТ; 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40° С при относительной влажности до 98% при 25° С.;
• Средний срок службы - не менее 5 лет.
