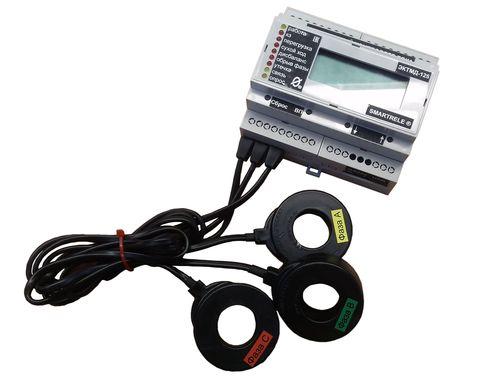

Электронный контроллер тока ЭКТМ-Д

Электронный контроллер тока ЭКТМ-Д,  ТУ 3425-002-79200647-2012

Контроллер предназначен для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц напряжением 220/380 В для повышения их надежности и увеличения срока службы. При косвенном подключении через трансформаторы тока контроллеры могут использоваться в электролиниях на любое напряжение. Контроллер осуществляет непрерывный контроль режима работы по току потребления электроустановки (ЭУ) и осуществляет ее защитное отключение при возникновении аварийных режимов работы. Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь управляющего контактора или автоматического выключателя.

Контроллер обеспечивает функции защиты следующих видов:

• трехуровневую защиту от перегрузки по току с раздельной регулировкой по каждому уровню выдержки времени на отключение, в том числе по току отсечки;
• защиту от недогрузки по току;
• защиту от неполнофазного режима работы;
• защиту от превышения допустимого дисбаланса токов;
• защиту от частых пусков.

Контроллер обеспечивает следующие дополнительные сервисные функции:

• регистрацию даты, времени и контролируемых режимов на момент аварийного отключения ЭУ, причины отключения;
• сохранение во внутренней энергонезависимой памяти информации о количестве аварийных и нормальных отключений, введенных уставках, протоколов событий;
• учет наработки ЭУ с заданной даты;
• работу в автоматизированных системах сбора данных и телеуправления (встроенные интерфейсы USB, RS-485);
• индикацию токов контролируемой ЭУ на дисплее контроллера;
• возможность программирования уставок защиты c клавиатуры контроллера.

Встроенная функция предпускового контроля обеспечивает блокировку запуска ЭУ при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня 500 кОм.

Контроллер изготавливается девяти номиналов: 1.5, 2,5, 5, 10, 25, 60, 125, 250 и 625, соответствующих пределу уставки номинального тока ЭУ в амперах.
