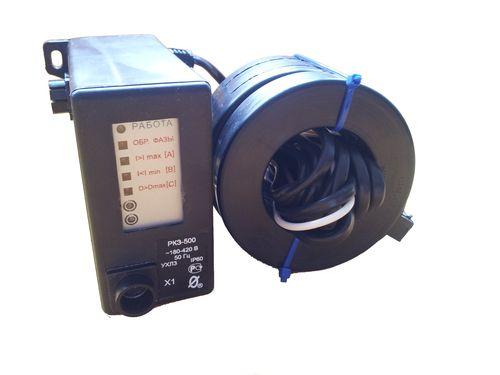

Реле защиты РКЗ

Реле защиты РКЗ, ТУ 3425-005-79200647-2008

Реле предназначено для установки в цепях питания трёхфазных электроустановок (электродвигателей, трансформаторов и других ответственных агрегатов) с целью повышении их надежности и увеличения срока службы. Реле осуществляет контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов работы отключает ее.

Отключение происходит в следующих аварийных ситуациях:

• при перегрузке по току;
• при недогрузке по току;
• при недопустимом перекосе фаз по току;
• при обрыве любой фазы.

Защитное отключение осуществляется путем размыкания цепи управления электромагнитного пускателя (контактора).

Реле изготавливается шести номиналов: 5, 25, 50, 250, 500 и 900, соответствующих пределам уставок по току в амперах. Прибор дополнительно может оборудоваться креплением на DIN-рейку (уточняйте при заказе).

Дополнительные устройства и модули (поставляются по требованию заказчика)

• Реле обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов, при подключении модуля КС;
• Реле обеспечивает включение светодиодного индикатора при достижении предаварийного и аварийного режимов, при подключении модуля ИС;
• Реле предназначено для работы совместно с пультами управления ПУ-02Л, обеспечивающими считывание данных и регулировку уставок защиты по беспроводному оптическому каналу связи. Один пульт может обслуживать неограниченное количество реле.
• Реле предназначено для работы совместно с пультами управления ПУ-02С, обеспечивающими считывание данных и регулировку уставок защиты по бесконтактному проводному каналу связи. Один пульт может обслуживать неограниченное количество реле.
• Реле работает совместно с адаптером USB, обеспечивающим передачу накопленных данных (без возможности программирования) в персональный компьютер ПК (ноутбук) и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени. Один Адаптер USB может обслуживать любое количество реле.
• Реле работает совместно с мобильным устройством сбора данных УСИМ, обеспечивающим оперативный сбор данных с приборов и их передачу в компьютер для последующей обработки и документирования. Одно устройство может обслуживать любое количество реле.
• Реле работает совместно с системой радиального интерфейса удаленного сбора данных СИРИУС, используемой для удаленного (до 1000 метров) сбора информации о работе электроустановок.
• Реле работает совместно с Адаптером Ethernet , используемым для построения систем удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов и обеспечивающим согласование протокола передачи данных приборов защиты/мониторинга электрооборудования и протокола передачи сети Ethernet(без возможности программирования).
• Реле работает совместно с Адаптером RS-485 , используемым для подключения прибора к информационным системам, работающим под управлением SCADA систем, реализующим протокол передачи данных MODBUS RTU(без возможности программирования).

Технические характеристики

• Время задержки срабатывания защитного отключения Тзад – регулируемое в пределах от 3 до 250 сек.
• Время задержки срабатывания защитного отключения при пуске электроустановки Тп - регулируемое в пределах от З до 250 сек.
• Время задержки срабатывания защитного отключения при обрыве фазы фиксировано и составляет 3±0,2 сек.
• Реле сохраняет в памяти значения контролируемых токов на момент защитного отключения, а также сохраняет информацию о причине аварии.
• Реле регистрирует и сохраняет в памяти неограниченное время информацию о количестве и причинах аварийных отключений. Максимальное число регистрируемых аварийных отключений - 255.
• Реле имеет режим автоматического сброса защиты через заданный интервал времени Тапп, регулируемый в пределах от 1 до 255 минут.
• Реле имеет режим автоматического отключения электроустановки через заданный интервал времени Тmax, регулируемый в пределах от 1 до 255 минут.
• Управляющий контакт реле коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В. Контакт работает на размыкание цепи при аварийном отключении;
• Питание прибора осуществляется от сети переменного тока напряжением от 180 до 420 В частотой (50±2) Гц.
• Мощность, потребляемая прибором от сети - не более 2 Вт.
• Габаритные размеры реле - не более 60х80х105;
• Длина шнура от корпуса реле до датчиков 80±5 см;
• Реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40 град.С при относительной влажности до 98% при 25 град.С. (По желанию потребителя температурный диапазон может быть увеличен);
• Средний срок службы реле - не менее 5 лет.
