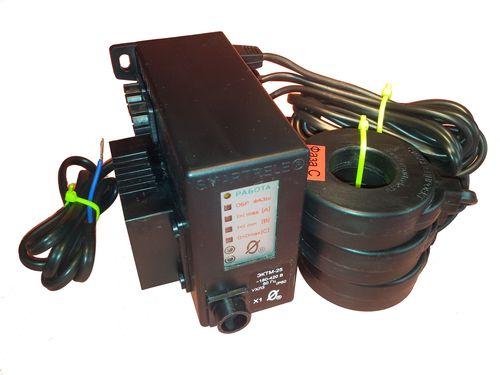

Электронный контроллер тока ЭКТ(М)
Электронный контроллер тока ЭКТ(М), ТУ 3425-002-79200647-2012
Контроллер ЭКТ(М) предназначен для непрерывного контроля токов в цепях питания трехфазных электроустановок переменного тока и защитного отключения нагрузки при возникновении аварийных режимов с целью повышения надежности их работы, увеличения срока службы и накопления статистических данных о работе электродвигателей и агрегатов на их основе. Регистрируется информация о запусках, нормальных и аварийных отключениях электродвигателя, перерывах и отключениях электроснабжения с фиксацией даты и времени событий и их параметров: контролируемых токов и причины аварии на момент аварийного отключения, пускового тока и времени выхода на режим контролируемого электродвигателя при его запуске, длительности перерыва электроснабжения, ведется учет времени наработки, числа нормальных и аварийных отключений электродвигателя и ряд других параметров. Контроллер обеспечивает передачу накопленных данных и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени.
Контроллер ЭКТ(М) обеспечивает защитное отключение электродвигателя при возникновении недопустимых (аварийных) режимов работы. Контроллеры предназначены для установки в цепях питания трехфазных электродвигателей переменного тока промышленной частоты 50 Гц напряжением 220/380 В. При косвенном подключении через трансформаторы тока контроллеры ЭКТ(М)-1.5, ЭКТ(М)-2.5 могут использоваться в электролиниях на любое напряжение.
Контроллер обеспечивает функции защиты следующих видов:
- трехуровневую защиту от перегрузки по току с раздельной регулировкой по каждому уровню выдержки времени на отключение, в том числе по току отсечки;
- защиту от недогрузки по току;
- защиту от неполнофазного режима работы;
- защиту от превышения допустимого дисбаланса токов;
- защиту от частых пусков.
Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь исполнительного контактора или автоматического выключателя. В качестве управляющего ключа используется симметричный тиристор (симистор), поэтому полярность подключения ключа в схему управлении электродвигателя значении не имеет. Ключ гальванически изолирован от цепей питания контроллера, что дает возможность включения его в любой точке схемы управления электродвигателя. Ключ выполнен в виде съемного модуля, что позволяет производить его замену при выходе из строя без демонтажа контроллера и его датчиков тока.
Контроллер изготавливается девяти номиналов: 1.5, 2.5, 5, 10, 25, 60, 125, 250, и 625.
Прибор дополнительно может оборудоваться креплением на DIN-рейку (уточняйте при заказе).
Дополнительные устройства и модули (поставляются по требованию)
- Контроллер обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов, при подключении модуля КС;
- Контроллер обеспечивает блокировку запуска электродвигателя при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня, при подключении модуля М1;
- Контроллер обеспечивает включение светодиодного индикатора при достижении предаварийного и аварийного режимов, при подключении модуля ИС;
- Контроллер работает также совместно с пультом управления ПУ-05, обеспечивающим считывание данных и регулировку уставок защиты по беспроводному оптическому каналу связи. Один пульт может обслуживать любое количество контроллеров;
- Контроллер работает совместно с пультом управления ПУ-04С, обеспечивающим считывание данных и регулировку уставок защиты по бесконтактному проводному каналу связи. Один пульт может обслуживать любое количество контроллеров;
- Контроллер работает также совместно с пультом управления ПУ-04Л, обеспечивающим считывание данных и регулировку уставок защиты по беспроводному оптическому каналу связи. Один пульт может обслуживать любое количество контроллеров;
- Контроллер работает совместно с Адаптером USB, обеспечивающим передачу накопленных данных в персональный компьютер ПК (ноутбук) и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени. Один Адаптер USB может обслуживать любое количество контроллеров;
- Контроллер работает совместно с мобильным устройством сбора данных УСИМ, обеспечивающим оперативный сбор данных с приборов и их передачу в компьютер для последующей обработки и документирования. Одно устройство может обслуживать любое количество контроллеров;
- Контроллер работает совместно с системой радиального интерфейса удаленного сбора данных СИРИУС , используемой для удаленного (до 1000 метров) сбора информации о работе электроустановок;
- Контроллер работает совместно с Адаптером Ethernet , используемым для построения систем удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов и обеспечивающим согласование протокола передачи данных приборов защиты/мониторинга электрооборудования и протокола передачи сети Ethernet.
- Контроллер работает совместно с Адаптером RS-485 , используемым для подключения прибора к информационным системам, работающим под управлением SCADA систем, реализующим протокол передачи данных MODBUS RTU.
Технические характеристики
Пределы контролируемых токов | Пределы регулирования режимных уставок по току отсечки Iо | Пределы регулирования режимных уставок по току максимальной защиты Imax | Пределы регулирования режимных уставок по току перегрузки Inom, недогрузки Imin , дисбалансу токов Dmax и току предупредительной сигнализации Iпс | Габаритные размеры датчиков тока | Масса реле | ||||||||||
Номинал | от (А) | до (А) | от (А) | до (А) | шаг (А) | от (А) | до (А) | шаг (А) | от (А) | до (А) | шаг (А) | внутр (мм) | внеш (мм) | высота (мм) | не более (кг) |
ЭКТ(М)-1.5 | 0 | 12.5А | 0 | 12.5 | 0.05 | 0 | 5 | 0.02 | 0.2 | 2.5 | 0.01 | 10 | 40 | 15 | 0.4 |
ЭКТ(М)-2.5 | 0 | 25 | 0 | 25 | 0.1 | 0 | 10 | 0.04 | 0.4 | 5 | 0.02 | 10 | 40 | 15 | 0.4 |
ЭКТ(М)-5 | 0 | 62.5 | 0 | 62.5 | 0.3 | 0 | 25 | 0.1 | 1 | 12.5 | 0.1 | 10 | 40 | 15 | 0.4 |
ЭКТ(М)-10 | 0 | 125 | 0 | 125 | 0.5 | 0 | 50 | 0.2 | 2 | 25 | 0.1 | 24 | 54 | 18 | 0.5 |
ЭКТ(М)-25 | 0 | 250 | 0 | 250 | 1 | 0 | 100 | 0.4 | 4 | 50 | 0.2 | 24 | 54 | 18 | 0.5 |
ЭКТ(М)-60 | 0 | 625 | 0 | 625 | 3 | 0 | 250 | 1 | 10 | 125 | 1 | 24 | 54 | 18 | 0.5 |
ЭКТ(М)-125 | 0 | 1250 | 0 | 1250 | 5 | 0 | 500 | 2 | 20 | 250 | 1 | 42 | 76 | 20 | 0.7 |
ЭКТ(М)-250 | 0 | 2500 | 0 | 2500 | 10 | 0 | 1000 | 4 | 40 | 500 | 2 | 42 | 76 | 20 | 0.7 |
ЭКТ(М)-625 | 0 | 6250 | 0 | 6250 | 20 | 0 | 2500 | 10 | 100 | 1250 | 5 | 65 | 112 | 22 | 1.3 |
- Время задержки срабатывания защитного отключения Tо по току отсечки Iо - регулируемое в пределах от 0 до 0.5 сек. с шагом 0.05 сек. Погрешность задержки срабатывания защитного отключения по току отсечки – не более +0.03 сек;
- Время задержки срабатывания защитного отключения Tmax по току по току максимальной защиты Imax - регулируемое в пределах от 0.5 до 60 сек. с шагом 0.5 сек;
- Время задержки срабатывания защитного отключения Tnom по току перегрузки Inom, недогрузки Imin , дисбалансу токов Dmax и току предупредительной сигнализации Iпс - регулируемое в пределах от 1 до 250 сек. с шагом 1 сек;
- Время задержки срабатывания защитного отключения при пуске электродвигателя Тп - регулируемое в пределах от 1 до 250 сек. с шагом 1 сек;
- Время задержки срабатывания защитного отключения при обрыве фазы фиксировано и составляет 3 сек;
- Время задержки включения при перерыве электроснабжения электродвигателя Тсз - регулируемое в пределах от 1 до 250 сек. с шагом 1 сек;
- Время задержки на автоматический повторный пуск Тпв - регулируемое в пределах от 1сек. до 180 минут;
- Число попыток автоматического повторного пуска Nпв - регулируемое в пределах от 1 до 250;
- Управляющий контакт контроллера коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В;
- Управляющий контакт контроллера допускает перегрузку до 10 А в течение времени не более 0.5 сек;
- Питание контроллера осуществляется от сети переменного тока напряжением в пределах от 180 до 420 В частотой (50 ± 2) Гц;
- Мощность, потребляемая контроллером от сети, - не более 2 Вт;
- Габаритные размеры контроллера – не более 70 х 80 х 105 мм;
- Длина кабеля от контроллера до датчиков тока (вариант с неразъемным соединением датчиков) – 800 ± 50 мм;
- Изготавливается в исполнении УХЛ категории 3 по ГОСТ; 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40° С при относительной влажности до 98% при 25° С. (По желанию потребителя температурный диапазон может быть увеличен);
- Средний срок службы - не менее 5 лет.
- Цена: Цену уточняйте
