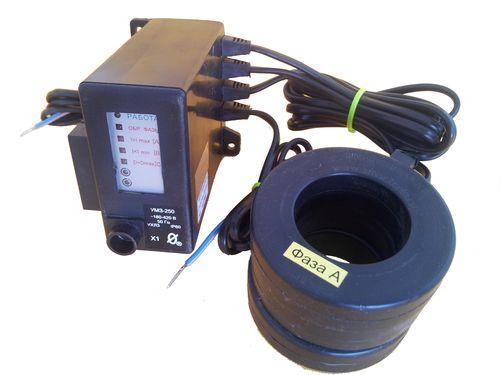

Устройство мониторинга и защиты УМЗ

Устройство мониторинга и защиты УМЗ, ТУ 3425-001-79200647-2012

Устройства УМЗ предназначены для защиты электроустановок от аварийных режимов работы, а также осуществления мониторинга – непрерывного наблюдения за работой электродвигателей, регистрации режимов и событий, накопления статистических данных о работе электродвигателей и агрегатов на их основе.

УМЗ обеспечивает защитное отключение электродвигателя при возникновении недопустимых (аварийных) режимов работы. УМЗ предназначены для установки в цепях питания трехфазных электродвигателей переменного тока промышленной частоты 50 Гц напряжением 220/380 В. При косвенном подключении через трансформаторы тока УМЗ-2.5, УМЗ-5 могут использоваться в электролиниях на любое напряжение.

УМЗ обеспечивает функции защиты следующих видов:

• трехуровневую защиту от перегрузки по току с раздельной регулировкой по каждому уровню  выдержки времени на отключение, в том числе по току отсечки;
• защиту от недогрузки по току;
• защиту от неполнофазного режима работы;
• защиту от превышения допустимого дисбаланса токов;
• защиту от частых пусков.

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь исполнительного контактора или автоматического выключателя. В качестве управляющего ключа используется симметричный тиристор (симистор), поэтому полярность подключения ключа в схему управлении электродвигателя значении не имеет. Ключ гальванически изолирован от цепей питания устройства, что дает возможность включения его в любой точке схемы управления электродвигателя. Ключ выполнен в виде съемного модуля, что позволяет производить его замену при выходе из строя без демонтажа устройства и его датчиков тока.

УМЗ изготавливается девяти номиналов: 2.5, 5, 10, 25, 50, 125, 250, 500 и 1250, соответствующих пределам уставок номинального тока. Прибор дополнительно может оборудоваться креплением на DIN-рейку (уточняйте при заказе).
