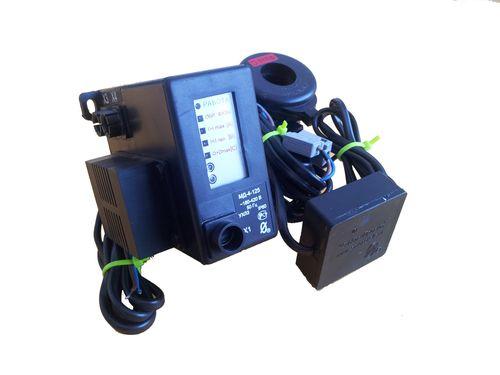

Монитор двигателя МД-4

Описание
Информация для заказа

Монитор двигателя МД-4, ТУ -3425-009-79200647-2009

Монитор МД-4 предназначен для осуществления мониторинга – непрерывного наблюдения за работой электродвигателя, регистрации режимов и событий, накопления статистических данных о работе электродвигателей и агрегатов на их основе. Регистрируется информация о запусках, нормальных и аварийных отключениях электродвигателя, перерывах и отключениях электроснабжения с фиксацией даты и времени событий и их параметров: контролируемых токов и причины аварии на момент аварийного отключения, пускового тока и времени выхода на режим контролируемого электродвигателя при его запуске, длительности перерыва электроснабжения, ведется учет времени наработки, числа нормальных и аварийных отключений электродвигателя и ряд других параметров. Монитор обеспечивает передачу накопленных данных и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени.

Монитор МД-4 обеспечивает защитное отключение электродвигателя при возникновении недопустимых (аварийных) режимов работы. Мониторы предназначены для установки в цепях питания трехфазных электродвигателей переменного тока промышленной частоты 50 Гц напряжением 220/380 В. При косвенном подключении через трансформаторы тока мониторы МД-4-2.5, МД-4-5 могут использоваться в электролиниях на любое напряжение.

Монитор обеспечивает функции защиты следующих видов:

  • трехуровневую защиту от перегрузки по току с раздельной регулировкой по каждому уровню  выдержки времени на отключение, в том числе по току отсечки;
  • защиту от недогрузки по току;
  • защиту от неполнофазного режима работы;
  • защиту от превышения допустимого дисбаланса токов;
  • защиту от однофазных замыканий на землю;
  • защиту от частых пусков.

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь исполнительного контактора или автоматического выключателя. В качестве управляющего ключа используется симметричный тиристор (симистор), поэтому полярность подключения ключа в схему управлении электродвигателя значении не имеет. Ключ гальванически изолирован от цепей питания монитора, что дает возможность включения его в любой точке схемы управления электродвигателя. Ключ выполнен в виде съемного модуля, что позволяет производить его замену при выходе из строя без демонтажа монитора и его датчиков тока.

Монитор изготавливается девяти номиналов: 2.5, 5, 12.5, 25, 50, 125, 250, 500 и 1250, соответствующих пределам уставок по току в амперах. Монитор изготавливается в одном конструктивном исполнении - с разъемным соединением датчиков тока. Прибор дополнительно может оборудоваться креплением на DIN-рейку (уточняйте при заказе).

Дополнительные устройства и модули (поставляются по требованию)

  • Монитор обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов, при подключении модуля КС;
  • Монитор обеспечивает блокировку запуска электродвигателя при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня, при подключении модуля М1;
  • Монитор обеспечивает блокировку запуска электродвигателя, а также защитное отключение при превышении температуры, при подключении модуля МКТ;
  • Монитор обеспечивает включение светодиодного индикатора при достижении предаварийного и аварийного режимов, при подключении модуля ИС;
  • Монитор обеспечивает индикацию режима работы и причины аварийного отключения электроустановки при подключении модуля ИС1;
  • Монитор работает совместно с пультом управления ПУ-04С, обеспечивающим считывание данных и регулировку уставок защиты по бесконтактному проводному каналу связи. Один пульт может обслуживать любое количество мониторов;
  • Монитор работает также совместно с пультом управления ПУ-04Л, обеспечивающим считывание данных и регулировку уставок защиты по беспроводному оптическому каналу связи. Один пульт может обслуживать любое количество мониторов;
  • Монитор работает совместно с Адаптером USB, обеспечивающим передачу накопленных данных в персональный компьютер ПК (ноутбук) и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени. Один Адаптер USB может обслуживать любое количество мониторов;
  • Монитор работает совместно с мобильным устройством сбора данных УСИМ, обеспечивающим оперативный сбор данных с приборов и их передачу в компьютер для последующей обработки и документирования. Одно устройство может обслуживать любое количество мониторов;
  • Монитор работает совместно с системой радиального интерфейса удаленного сбора данных СИРИУС , используемой для удаленного (до 1000 метров) сбора информации о работе электроустановок;
  • Монитор работает совместно с Адаптером Ethernet , используемым для построения систем удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов и обеспечивающим согласование протокола передачи данных приборов защиты/мониторинга электрооборудования и протокола передачи сети Ethernet.
  • Монитор работает совместно с Адаптером RS-485 , используемым для подключения прибора к информационным системам, работающим под управлением SCADA систем, реализующим протокол передачи данных MODBUS RTU.

Технические характеристики

Пределы контролируемых токов  Пределы регулирования режимных уставок по току отсечки Iо Пределы регулирования режимных уставок по току максимальной защиты Imax Пределы регулирования режимных уставок по току перегрузки Inom, недогрузки Imin , дисбалансу токов Dmax и току предупредительной сигнализации Iпс Пределы контролируемых токов нулевой последовательности 3*Io Пределы регулирования режимных уставок по току замыкания на землю Iзз Габаритные размеры датчиков тока Масса реле
Номинал от (А) до (А) от (А) до (А) шаг (А) от (А) до (А) шаг (А) от (А) до (А) шаг (А) от (А) до (А) от (А) до (А) шаг (А) внутр (мм) внеш (мм) высота (мм) не более (кг)
МД-4-2.5 0 20 0 20 0.1 0 5 0.02 0.2 2.5 0.01 0.1 80 0.2 2.5 0.01 10 40 15 0.4
МД-4-5 0 40 0 40 0.2 0 10 0.04 0.4 5 0.02 0.2 160 0.4 5 0.02 10 40 15 0.4
МД-4-12.5 0 100 0 100 0.5 0 25 0.1 1 12.5 0.1 0.5 400 1 12.5 0.05 10 40 15 0.4
МД-4-25 0 200 0 200 1 0 50 0.2 2 25 0.1 1 800 2 25 0.1 24 54 18 0.5
МД-4-50 0 400 0 400 2 0 100 0.4 4 50 0.2 2 1600 4 50 0.2 24 54 18 0.5
МД-4-125 0 1000 0 1000 5 0 250 1 10 125 1 5 4000 10 125 0.5 24 54 18 0.5
МД-4-250 0 2000 0 2000 10 0 500 2 20 250 1 10 8000 20 250 1 42 76 20 0.7
МД-4-500 0 4000 0 4000 20 0 1000 4 40 500 2 20 16000 40 500 2 42 76 20 0.7
МД-4-1250 0 10000 0 9950 50 0 2500 10 100 1250 5 50 40000 100 1250 5 65 112 22 1.3
  • Время задержки срабатывания защитного отключения Tзз по току замвкания на землю Iзз - регулируемое в пределах от 0 до 5 сек. с шагом 0.05 сек. Погрешность задержки срабатывания защитного отключения по току замыкания на землю – не более +0.05 сек;
  • Время задержки срабатывания защитного отключения Tо по току отсечки Iо - регулируемое в пределах от 0 до 0.5 сек. с шагом 0.05 сек. Погрешность задержки срабатывания защитного отключения по току отсечки – не более +0.03 сек;
  • Время задержки срабатывания защитного отключения Tmax по току по току максимальной защиты Imax - регулируемое в пределах от 0.5 до 60 сек. с шагом 0.5 сек;
  • Время задержки срабатывания защитного отключения Tnom по току перегрузки Inom, недогрузки Imin , дисбалансу токов Dmax и току предупредительной сигнализации Iпс - регулируемое в пределах от 1 до 250 сек. с шагом 1 сек;
  • Время задержки срабатывания защитного отключения при пуске электродвигателя Тп - регулируемое в пределах от 1 до 250 сек. с шагом 1 сек;
  • Время задержки срабатывания защитного отключения при обрыве фазы фиксировано и составляет 3 сек;
  • Время задержки включения при перерыве электроснабжения  электродвигателя Тсз - регулируемое в пределах от 1 до 250 сек. с шагом  1 сек;
  • Время задержки на автоматический повторный пуск Тпв - регулируемое в пределах от 1сек. до 180 минут;
  • Число попыток  автоматического повторного пуска Nпв - регулируемое в пределах от 1 до 250;
  • Управляющий контакт монитора коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В;
  • Управляющий контакт монитора допускает перегрузку до 25 А в течение времени не более 0.5 сек;
  • Питание монитора осуществляется от сети переменного тока напряжением в пределах от 180 до 420 В частотой (50 ± 2) Гц;
  • Мощность, потребляемая  монитором от сети, - не более 2 Вт;
  • Габаритные размеры монитора – не более 70 х 80 х 105 мм;
  • Длина кабеля от монитора до датчиков тока – 1100 ± 100 мм (допустимо наращивать до 20 м);
  • Монитор изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40° С при относительной влажности до 98% при 25° С. (По желанию потребителя температурный диапазон может быть увеличен).;
  • Средний срок службы монитора - не менее 5 лет.
  • Цена: Цену уточняйте
