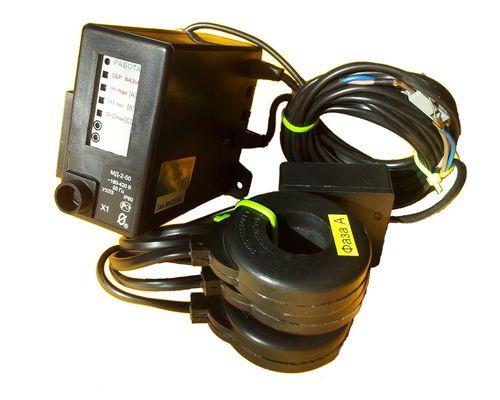

Монитор двигателя МД-2
Монитор двигателя МД-2, ТУ 34245-009-79200647-2009
Монитор МД-2 предназначен для осуществления мониторинга – непрерывного наблюдения за работой электродвигателя, регистрации режимов и событий, накопления статистических данных о работе электродвигателей и агрегатов на их основе. Регистрируется информация о запусках, нормальных и аварийных отключениях электродвигателя, перерывах и отключениях электроснабжения с фиксацией даты и времени событий и их параметров: контролируемых токов и причины аварии на момент аварийного отключения, пускового тока и времени выхода на режим контролируемого электродвигателя при его запуске, длительности перерыва электроснабжения, ведется учет времени наработки, числа нормальных и аварийных отключений электродвигателя и ряд других параметров. Монитор обеспечивает передачу накопленных данных и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени.
Монитор МД-2 обеспечивает защитное отключение электродвигателя при возникновении недопустимых (аварийных) режимов работы:
- перегрузки по току (трехуровневая защита с раздельной регулировкой по каждому уровню выдержки времени на отключение, в том числе по току отсечки);
- недогрузки по току;
- неполнофазного режима работы;
- превышения допустимого дисбаланса токов.
Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь исполнительного контактора или автоматического выключателя. В качестве управляющего ключа используется симметричный тиристор (симистор), поэтому полярность подключения ключа в схему управлении электродвигателя значении не имеет. Ключ гальванически изолирован от цепей питания монитора, что дает возможность включения его в любой точке схемы управления электродвигателя. Ключ выполнен в виде съемного модуля, что позволяет производить его замену при выходе из строя без демонтажа монитора и его датчиков тока.
Монитор изготавливается девяти номиналов: 2.5, 5, 12.5, 25, 50, 125, 250, 500 и 1250, соответствующих пределам уставок по току в амперах. Монитор изготавливается в двух различных конструктивных исполнениях - с разъемным и неразъемным соединением датчиков тока. Прибор дополнительно может оборудоваться креплением на DIN-рейку (уточняйте при заказе).
Мониторы предназначены для установки в цепях питания трехфазных электродвигателей переменного тока промышленной частоты 50 Гц напряжением 220/380 В. При косвенном подключении через трансформаторы тока мониторы МД-2-2.5, МД-2-5 могут использоваться в электролиниях на любое напряжение.
Функционал монитора может быть расширен при подключении дополнительных модулей и интерфейсных адаптеров.
Внимание!
Уважаемые потребители! Обращаем ваше внимание на наличие на рынке подделок реле МД-2. Отличительные особенности данных изделий:
- Отсутствуют товарные знаки;
- Провода датчиков тока, а также сетевой провод может быть белого цвета;
- Датчики тока не содержат надписей ООО "СибСпецПроект", www.smartrele.ru;
- На лицевой панели отсутствует стекло, лицевая панель заклеена наклейкой не черного цвета;
- Технические паспорта подобных изделий, как правило, низкого качества, выглядят как нечитабельные ксерокопии;
- Отсутствуют некоторые функциональные возможности, присущие оригинальным изделиям;
- Подделки имеют исполнение без внешнего ключа;
- Реле содержат алгоритмические и конструктивные ошибки, делающие их, в определенных условиях, неработоспособными!
Будьте внимательны! При приобретении у посреднических компаний требуйте, помимо сертификатов, документы подтверждающие легальное происхождение приборов. Также рекомендуем не очень доверять предъявляемым сертификатам соответствия — они ничего не говорят о свойствах и качестве приобретаемых товаров и запросто получаются на контрафактную продукцию. Помните, приобретая оригинальный продукт, вы получите приборы содержащие все последние наработки специалистов нашей компании, и всегда можете рассчитывать на квалифицированную техническую поддержку.
Новые функции реализованные в приборах МД-2, выпускаемых с февраля 2014г.
С целью расширения функциональных возможностей проведена доработка выпускаемых приборов МД-2:
- введена дополнительная функция сохранения в памяти МД-2 до восьми трендов аварий (осциллограммы действующих значений токов двигателя на момент аварий);
- введена дополнительная функция сохранения в памяти МД-2 до четырех трендов запусков (осциллограммы действующих значений токов двигателя при запуске двигателя в интервале до 100 сек);
- введена программируемая уставка задержки повторного включения электродвигателя — ограничение частоты пусков;
- возможность работы в системе беспроводного доступа — беспроводная сеть обслуживания группы приборов с удаленного компьютера;
- дополнительная опция по желанию заказчика — синхронизация встроенных часов группы приборов с часами-эталоном.
Технические характеристики
Пределы контролируемых токов | Пределы регулирования режимных уставок по току отсечки Iо | Пределы регулирования режимных уставок по току максимальной защиты Imax | Пределы регулирования режимных уставок по току перегрузки Inom, недогрузки Imin , дисбалансу токов Dmax и току предупредительной сигнализации Iпс | Габаритные размеры датчиков тока | Масса реле | |||||||
Номинал | от (А) | до (А) | от (А) | до (А) | от (А) | до (А) | от (А) | до (А) | внутр (мм) | внеш (мм) | высота (мм) | не более (кг) |
МД-2-2.5 | 0 | 12.5А | 0 | 12.5 | 0 | 5 | 0.2 | 2.5 | 10 | 40 | 15 | 0.4 |
МД-2-5 | 0 | 25 | 0 | 25 | 0 | 10 | 0.4 | 5 | 10 | 40 | 15 | 0.4 |
МД-2-12.5 | 0 | 62.5 | 0 | 62.5 | 0 | 25 | 1 | 12.5 | 10 | 40 | 15 | 0.4 |
МД-2-25 | 0 | 125 | 0 | 125 | 0 | 50 | 2 | 25 | 24 | 54 | 18 | 0.5 |
МД-2-50 | 0 | 250 | 0 | 250 | 0 | 100 | 4 | 50 | 24 | 54 | 18 | 0.5 |
МД-2-125 | 0 | 625 | 0 | 625 | 0 | 250 | 10 | 125 | 24 | 54 | 18 | 0.5 |
МД-2-250 | 0 | 1250 | 0 | 1250 | 0 | 500 | 20 | 250 | 42 | 76 | 20 | 0.7 |
МД-2-500 | 0 | 2500 | 0 | 2500 | 0 | 1000 | 40 | 500 | 42 | 76 | 20 | 0.7 |
МД-2-1250 | 0 | 6250 | 0 | 6250 | 0 | 2500 | 100 | 1250 | 65 | 112 | 22 | 1.3 |
- Управляющий контакт монитора коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В;
- Управляющий контакт монитора допускает перегрузку до 10 А в течение времени не более 0.5 сек;
- Питание монитора осуществляется от сети переменного тока напряжением в пределах от 180 до 420 В частотой (50 ± 2) Гц;
- Мощность, потребляемая монитором от сети, - не более 2 Вт;
- Габаритные размеры монитора – не более 70 х 80 х 105 мм;
- Длина кабеля от монитора до датчиков тока (вариант с неразъемным соединением датчиков) – 800 ± 50 мм;
- Длина кабеля от монитора до датчиков тока (вариант с разъемным соединением датчиков) – 1600 ± 50 мм (допустимо наращивать до 100 м);
- Изготавливается в исполнении УХЛ категории 3 по ГОСТ; 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40°С при относительной влажности до 98% при 25° С (По желанию потребителя температурный диапазон может быть увеличен);
- Средний срок службы - не менее 5 лет.
- Цена: Цену уточняйте
