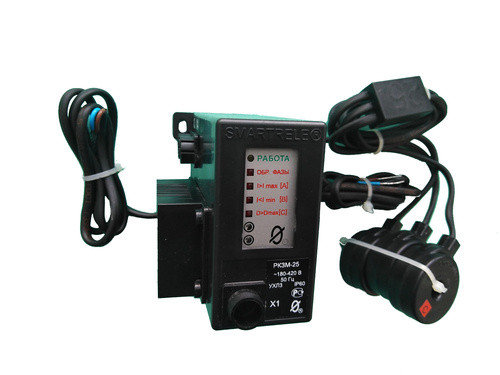

Реле контроля и защиты РКЗМ, фото 2

Реле контроля и защиты РКЗМ

Описание
Информация для заказа

Реле контроля и защиты РКЗМ, ТУ 3425-005-79200647-2008

Реле предназначено для установки в цепях питания трёхфазных электроустановок (электродвигателей, трансформаторов и других ответственных агрегатов) с целью повышении их надежности и увеличения срока службы. Реле осуществляет контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов работы отключает ее.

Отключение происходит в следующих аварийных ситуациях:

  • при перегрузке по току;
  • при недогрузке по току;
  • при недопустимом перекосе фаз по току;
  • при обрыве любой фазы.

Защитное отключение осуществляется путем размыкания цепи управления электромагнитного пускателя (контактора). В качестве управляющего ключа используется симметричный  тиристор (симистор), поэтому полярность подключения ключа в схему управлении  электродвигателя значении не имеет. Ключ гальванически изолирован  от цепей питания прибора, что дает возможность включения его в любой точке схемы управления электродвигателя.

Конструктивно прибор разделен на реле и блок индикации соединенные разъемной двухпроводной линией связи (допускается наращивать до 20 м.). Другой конструктивной особенностью прибора является внешний управляющий ключ (симистор), который вынесен из корпуса самого  прибора  и монтируется снаружи в отдельном съемном корпусе.

При выходе из строя ключ оперативно снимается и заменяется исправным без демонтажа прибора и датчиков тока, что значительно снижает трудоемкость ремонта и время простоя оборудования, при этом сам прибор остается исправным.

Кроме этого, за счёт вынесения управляющего ключа из корпуса, расширяется диапазон рабочих температур (от -60 до +60° С).

Реле изготавливается шести номиналов: 5, 25, 50, 250, 500 и 900, соответствующих пределам уставок по току в амперах. Прибор дополнительно может оборудоваться креплением на DIN-рейку (уточняйте при заказе).

Дополнительные устройства и модули (поставляются по требованию заказчика)

  • Реле обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов, при подключении модуля КС;
  • Реле обеспечивает блокировку запуска электродвигателя при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня, при подключении модуля М1;
  • Реле обеспечивает включение светодиодного индикатора при достижении предаварийного и аварийного режимов, при подключении модуля ИС;
  • Реле предназначено для работы совместно с пультами управления ПУ-02Л, обеспечивающими считывание данных и регулировку уставок защиты по беспроводному оптическому каналу связи. Один пульт может обслуживать неограниченное количество реле.
  • Реле предназначено для работы совместно с пультами управления ПУ-02С, обеспечивающими считывание данных и регулировку уставок защиты по бесконтактному проводному каналу связи. Один пульт может обслуживать неограниченное количество реле.
  • Реле работает совместно с адаптером USB, обеспечивающим передачу накопленных данных (без возможности программирования) в персональный компьютер ПК (ноутбук) и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени. Один Адаптер USB может обслуживать любое количество реле.
  • Реле работает совместно с мобильным устройством сбора данных УСИМ, обеспечивающим оперативный сбор данных с приборов и их передачу в компьютер для последующей обработки и документирования. Одно устройство может обслуживать любое количество реле.
  • Реле работает совместно с системой радиального интерфейса удаленного сбора данных СИРИУС, используемой для удаленного (до 1000 метров) сбора информации о работе электроустановок.
  • Реле работает совместно с Адаптером Ethernet , используемым для построения систем удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов и обеспечивающим согласование протокола передачи данных приборов защиты/мониторинга электрооборудования и протокола передачи сети Ethernet(без возможности программирования).
  • Реле работает совместно с Адаптером RS-485 , используемым для подключения прибора к информационным системам, работающим под управлением SCADA систем, реализующим протокол передачи данных MODBUS RTU(без возможности программирования).

Технические характеристики

Пределы контролируемых токов Пределы регулирования режимных установок по току перегрузки Imax, недогрузки Imin и дисбалансу токов Di Габаритные размеры датчиков тока Масса контроллера
Номинал от (А) до (А) от (А) до (А) шаг (А) внутр (мм) внеш (мм) высота (мм) не более (кг)
РКЗМ-5 0 5 0.4 5 0.02 10 40 15 0.4
РКЗМ-25 0 25 2 25 0.1 10 40 15 0.4
РКЗМ-50 0 50 5 50 0.2 24 54 18 0.5
РКЗМ-250 0 250 20 250 1 42 76 20 0.7
РКЗМ-500 0 500 40 500 2 42 76 20 0.7
РКЗМ-900 0 900 80 900 4 65 112 22 1.3
  • Время задержки срабатывания защитного отключения Тзад – регулируемое в пределах от 3 до 250 сек.
  • Время задержки срабатывания защитного отключения при пуске электроустановки Тп - регулируемое в пределах от З до 250 сек.
  • Время задержки срабатывания защитного отключения при обрыве фазы фиксировано и составляет 3±0,2 сек.
  • Реле сохраняет в памяти значения контролируемых токов на момент защитного отключения, а также сохраняет информацию о причине аварии.
  • Реле регистрирует и сохраняет в памяти неограниченное время информацию о количестве и причинах аварийных отключений. Максимальное число регистрируемых аварийных отключений - 255.
  • Реле имеет режим автоматического сброса защиты через заданный интервал времени Тапп, регулируемый в пределах от 1 до 255 минут.
  • Реле имеет режим автоматического отключения электроустановки через заданный интервал времени Тmax, регулируемый в пределах от 1 до 255 минут.
  • Реле коммутирует электрическую цепь переменного тока от 0,03 до 1,5 А при напряжении от 180 до 420 В.
  • Питание прибора осуществляется от сети переменного тока напряжением от 180 до 420 В частотой (50±2) Гц.
  • Мощность, потребляемая прибором от сети - не более 2 Вт.
  • Габаритные размеры блока индикации - не более 70х80х105 мм .
  • Габаритные размеры реле (без датчиков тока) - не более 20х50х50 мм .
  • Длина шнура от корпуса реле до корпуса блока индикации 160±5 см.(допустимо наращивать до 20 м.)
  • Длина шнура от корпуса реле до датчиков 35±5 см.;
  • Реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40 °С при относительной влажности до 98% при 25 °С (По желанию потребителя температурный диапазон может быть увеличен);
  • Степень защиты - IP60;
  • Средний срок службы реле - не менее 5 лет.
  • Цена: Цену уточняйте
