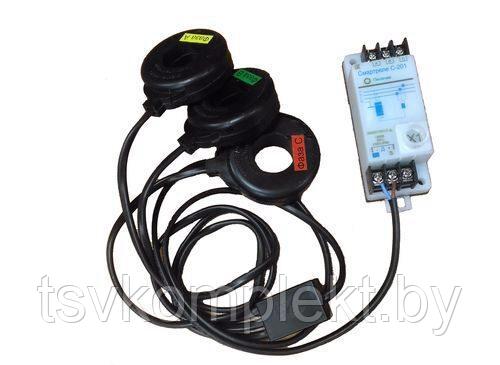

Устройство контроля и регистрации нагрузки С-201

Устройство контроля и регистрации нагрузки С-201, ТУ 3425-001-79200647-2014

Устройство предназначено для контроля и регистрации во времени нагрузки в трехфазных сетях переменного тока промышленной частоты (50 ± 0.4) Гц напряжением 220/380 В.

Технико-экономическая эффективность применения системы контроля и регистрации на базе С-201:
Для выполнения работ по производству замеров нагрузок при использовании предлагаемой системы не возникает необходимости: привлечения квалифицированного электротехнического персонала, оформления допусков, нарядов и распоряжений на проведение работ, использования средств защиты, работы по замеру могут выполняться в любое время года и суток с любой периодичностью. Оперативный доступ к объектам контроля возможен со стороны различных служб (энергоснабжающих, эксплуатирующих, органов Госэнергонадзора и других органов контроля за рациональным использованием энергетических ресурсов) без взаимного согласования времени и порядка проведения мероприятий по контролю нагрузок. Получение данных с одного объекта осуществляется дистанционно, без проникновения в его электроопасную зону. Использование системы позволит оперативно следить за режимами эксплуатации и своевременно проводить необходимый комплекс мероприятий по поддержанию и увеличению срока службы электрооборудования.

• Устройство предназначено для стационарной установки на объектах электроэнергетики (трансформаторах, распределительных устройствах и т.п.) и рассчитано на круглосуточную непрерывную работу в течение всего срока эксплуатации объекта;
• Устройство контролирует действующие значения полного тока в трех фазах и нулевом проводе контролируемой сети, фазные напряжения в трех фазах сети, производит статистическую обработку и сохранение в собственной энергонезависимой памяти полученных данных в виде суточных графиков нагрузки;
• Устройство обеспечивает передачу данных о текущей нагрузке в сети и накопленных статистических данных в виде суточных графиков нагрузки в персональный компьютер (ПК) для последующей обработки анализа и документирования.

Устройство изготавливается девяти номиналов: С-201-2.5, С-201-5, С-201-12.5, С-201-25, С-201-50, С-201-125, С-201-250, С-201-500, С-201-1250 в соответствии с номинальным током нагрузки (в амперах) в контролируемой сети. Модификации С-201-2.5, С-201-5 предназначены для установки во вторичных цепях внешних трансформаторов тока

Связь устройства с ПК реализуется посредством различных типов интерфейсов (USB, RS-485, Ethernet, беспроводной сети WL_NET). Для реализации необходимого потребителю интерфейса устройство комплектуется соответствующими дополнительными модулями (изготавливается и поставляется отдельно по заявке потребителя).

Технические характеристики

• пределы измерения фазных напряжений в контролируемой сети - от 160 до 250 В;
• максимальная мощность, потребляемая устройством от сети, - не более 1 Вт;
• реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40° С при относительной влажности до 98% при температуре +25° С;
• габаритные размеры реле 95х35х42 мм;
• средний срок службы - не менее 10 лет;
