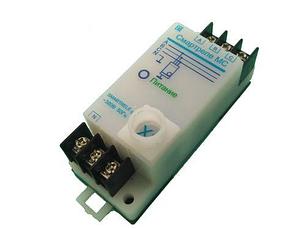

Монитор Сети

Монитор Сети, ТУ 3425-001-79200647-2014

Монитор предназначен для осуществления мониторинга – непрерывного наблюдения за состоянием электрической сети. Монитор обеспечивает измерение действующих значений фазных напряжений в трехфазной электрической сети 0,4 кВ и передачу данных в персональный компьютер для осуществления мониторинга в реальном масштабе времени и статистической обработки.

Дополнительные устройства

• Монитор работает совместно с Адаптером Ethernet , используемым для построения систем удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов и обеспечивающим согласование протокола передачи данных приборов защиты/мониторинга электрооборудования и протокола передачи сети Ethernet.
• Монитор работает совместно с Адаптером RS-485 , используемым для подключения прибора к информационным системам, работающим под управлением SCADA систем, реализующим протокол передачи данных MODBUS RTU.

Технические характеристики

• Пределы измерений действующих значений фазных напряжений при относительной погрешности не более 5 % - от 100 до 255 В;
• Питание монитора осуществляется от трехфазной сети переменного тока напряжением 380 В частотой (50 ±2) Гц;
• Мощность, потребляемая монитором от сети, - не более 1 Вт;
• Монитор изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначен для работы при температуре окружающей среды от минус 40 до +40° С при относительной влажности до 98% при 25° С;
• Габаритные размеры монитора – не более 35 х 95 х 33 мм;
• Масса монитора – не более 100 гр;
• Средний срок службы монитора - не менее 5 лет.
