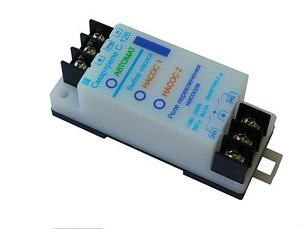

Реле переключения насосов С-126

Реле переключения насосов С-126, ТУ 3425-001-79200647-2014

Реле предназначено для использования в системах (шкафах) управления двумя насосами и обеспечивает функции:

• принудительного выбора рабочего насоса оператором;
• автоматического переключения насосов через заданный интервал времени с целью выравнивания ресурса.

Выбор насоса осуществляется путем замыкания одного из двух управляющих контактов реле.

Переключение режимов осуществляется оператором с помощью электронного ключа (поставляется в комплекте с реле). Для переключения режима ключ прикладывается кратковременно к передней панели реле в обозначенной зоне.

При установленном режиме АВТОМАТ и наличии переменного напряжения ~220 В на его управляющем входе (клемма 2 - разрешение работы насоса) происходит автоматическое переключение насосов через заданный интервал времени (24 часа). Индикация выбранного в данный момент насоса осуществляется мигающими индикаторами НАСОС 1 или НАСОС 2.

Технические характеристики

• Питание реле осуществляется от сети переменного тока напряжением 180-265 В, частотой (50 ± 2) Гц
• Реле коммутирует электрическую цепь переменного тока от 0,01 до 1А при напряжении от 180 до 265 В и рассчитано на управление магнитными пускателями и контакторами от 0 до IV величины с катушками включения на переменное напряжение 220 В. При работе с контакторами выше указанных габаритов необходимо подключение промежуточного реле.
• Реле изготавливается в исполнении УХЛ категории 4 по ГОСТ 15150-69 и предназначено для работы при температуре окружающей среды от –40 до +40° С при относительной влажности до 95%.
• Мощность, потребляемая от сети – не более 0.5 Вт
• Габаритные размеры реле – не более 35 х 95 х 33 мм
• Средний срок службы - не менее 10 лет
