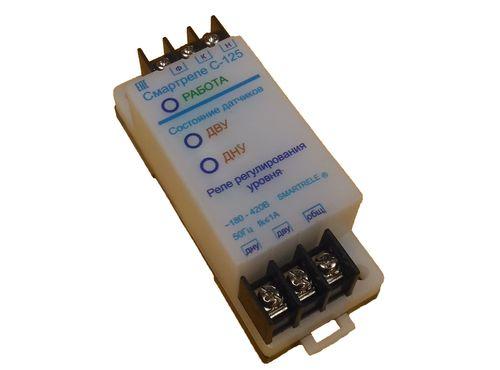

Реле регулирования уровня жидкостей Смартреле С-125

Реле регулирования уровня жидкостей Смартреле С-125, ТУ 3425-001-79200647-2014

Реле предназначено для построения систем автоматического регулирования (поддержания) уровня жидкостей в резервуарах. Регулирование осуществляется путем автоматического управления насосом.

Включение ои отключение насоса осуществляется путем замыкания или размыкания управляющего ключа реле, включаемого в цепь контактора (электромагнитного пускателя), управляющего электродвигателем насоса.

Реле работает совместно с двумя кондуктометрическими или контактными датчиками уровня, устанавливаемыми в рабочий резервуар: датчик верхнего уровня (ДВУ) и датчик нижнего уровня (ДНУ).

Достоинства

• малые габариты и вес;
• невысокая стоимость;
• большой срок службы и гарантийный срок (5 лет);
• неограниченный ресурс по числу циклов коммутации (бесконтактный управляющий ключ);
• не требует технического обслуживания;
• возможность агрегирования с другими приборами серии Смартреле для построения комплексных систем.

Технические характеристики

• питание реле осуществляется от сети переменного тока напряжением от 180 до 420 В частотой 50 Гц;
• реле коммутирует контактом электрическую цепь переменного тока от 0,01 до 1 А и рассчитано на управление магнитными пускателями и контакторами от 0 до IV величины с катушками включения на переменное напряжение 220 или 380 В, при работе с контакторами выше указанных габаритов необходимо подключение промежуточного реле;
• реле изготавливается в исполнении УХЛ категории 4 по ГОСТ 15150-69 и предназначено для работы при температуре окружающей среды от -40 до +40° С при относительной влажности до 98% при температуре +25° С;
• габаритные размеры реле 35х95х33 мм;
• масса реле - не более 100 г;
• средний срок службы - не менее 20 лет;
